واکنش حساس بسیار حساس سنسور فشار لایه نازک انعطاف پذیر میکرو قلم الکترونیکی piezoresistive
شرح

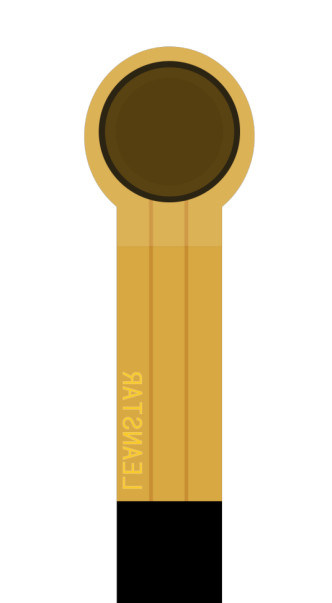

سنسور فشار لایه نازک انعطاف پذیر SI4-Gنوع جدیدی از سنسور با حقوق مالکیت معنوی مستقل از فناوری سنسور فشار انعطاف پذیر است.این بر روی مواد نازک انعطاف پذیر با چسبندگی قوی، مقاومت خمشی و حساسیت بالای مواد کاربردی نانو انعطاف پذیر چاپ می شود تا به حساسیت بالایی در تشخیص فشار دست یابد.
سنسور فشار فیلم انعطاف پذیر یک سنسور مقاومتی است.با افزایش فشار اعمال شده به سطح سنسور، مقاومت خروجی کاهش می یابد.فشار را می توان از طریق یک رابطه فشار-مقاومت خاص اندازه گیری کرد.
سنسور فشار فیلم انعطاف پذیر SI4-G عمدتاً در تحریک فشار و تشخیص قلم های الکترونیکی استفاده می شود.در پشت هسته قلم نصب شده است.هنگامی که کاربر با خودکار الکترونیکی می نویسد، می تواند تغییر فشار نوشتن را تشخیص دهد.پس از پردازش الگوریتم، تشخیص دست خط می تواند محقق شود.، تصحیح وضعیت بدن و سایر عملکردها، سیگنال را می توان از طریق یک مدار ساده جمع آوری کرد.
امکانات
Ø فوق العاده نازک، ضخامت کمتر از 0.25 میلی متر
Ø مقاومت خمشی
Ø پاسخ سریع
Ø عمر طولانی، بیش از 1 میلیون بار تست فشار را گذراند
Ø تشخیص سیگنال خروجی آسان است
Ø طول محصول قابل تنظیم، اندازه، بسته پین و غیره
Ø پارامترهای محدوده سنسور قابل تنظیم
شاخص عملکرد
| مدل | SI4-G |
| دامنه | 0 تا 500 گرم |
| ضخامت | ≤0.25 میلی متر |
| بعد، ابعاد، اندازه | مشخصات و توضیحات اندازه را ببینید |
| نقطه پاسخ | ≤30 گرم |
| تکرارپذیری | ±10% (50% بارگیری شده) |
| ثبات | ± 20٪ (دسته ای از همان مدل) |
| هیسترزیس | + 10٪ (RF+- RF-)/RF+ |
| ماندگاری | ＞یک میلیون بار |
| مقاومت اولیه | ＞10MΩ (بدون بارگیری) |
| زمان پاسخ | ＜1 میلی‌ثانیه |
| زمان از سرگیری | ＜15 میلی‌ثانیه |
| ولتاژ تست | مقدار معمولی DC 3.3V |
| دمای عملیاتی | -20 ℃ ~ 60 ℃ |
| EMI | بدون تولید |
| ESD | عدم حساسیت |
| مدل | فشار/گرم | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| SIG-4 | مقاومت/KΩ | 5.26 | 3.24 | 2.47 | 2.10 | 1.85 | 1.66 | 1.55 | 1.45 | 1.38 | 1.33 |
پس از اینکه سنسور تحت فشار قرار گرفت و فشار را حفظ کرد، مقدار مقاومت خروجی در طول زمان کمی تغییر می کند، معمولاً در 5٪.این خطا را می توان با روش کالیبراسیون زمان کاهش داد.در عملیات کالیبراسیون، زمان انتظار پس از اعمال فشار با زمان انتظار در کاربردهای واقعی مطابقت دارد.از آنجایی که وضعیت نیروی سنسور در سناریوهای کاربردی مختلف متفاوت است، توصیه می شود که کاربر حسگر را مطابق با سناریوی کاربردی واقعی مرتب کند و پارامترهای دریفت را توسط خود آزمایش کند.
