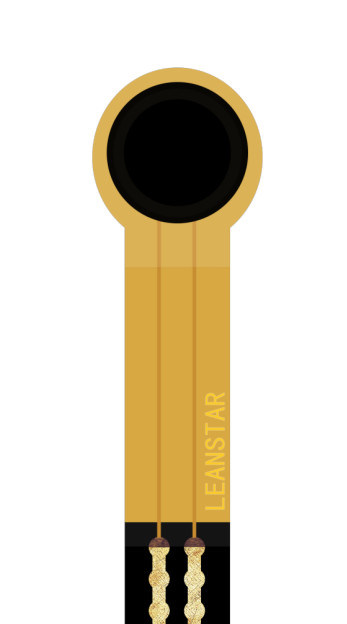

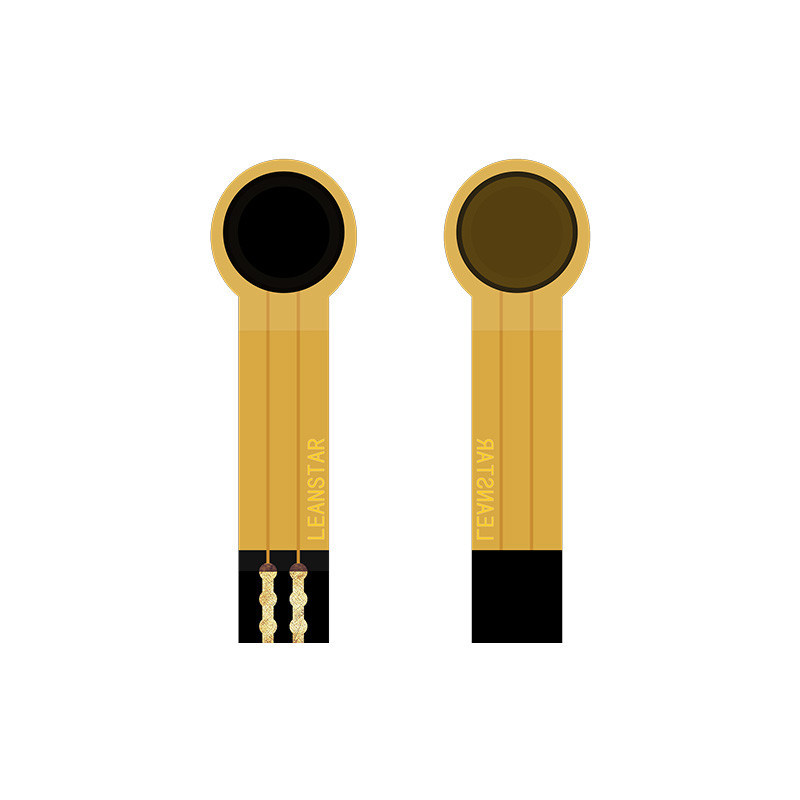

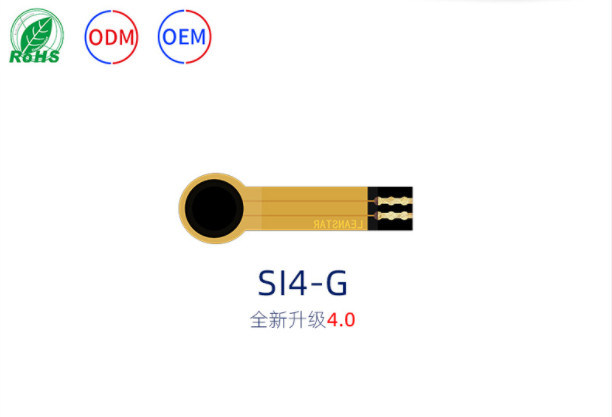

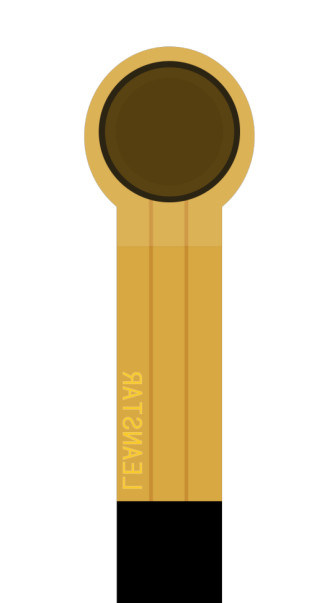

سنسور فشار فلمی نازک انعطاف پذیر SI4-G قلم الکترونیکی پیزورسیستوی حساس میکرو واکنش شدید
توضیحات
سنسور فشار فلمی نازک انعطاف پذیر SI4-Gیک نوع جدید سنسور با حقوق مالکیت معنوی مستقل از تکنولوژی سنسور فشار انعطاف پذیر است. آن را بر روی مواد نازک انعطاف پذیر با چسبندگی قوی چاپ می کند.مقاومت خم و حساسیت بالا از مواد کاربردی انعطاف پذیر نانو، به منظور دستیابی به حساسیت بالای تشخیص فشار.
سنسور فشار فیلم انعطاف پذیر یک سنسور مقاومتی است. مقاومت خروجی با افزایش فشار اعمال شده بر روی سطح سنسور کاهش می یابد.فشار می تواند از طریق یک رابطه فشار-مقاومت خاص اندازه گیری شود.
سنسور فشار فیلم انعطاف پذیر SI4-G عمدتاً در تحریک فشار و تشخیص خودکار های الکترونیکی استفاده می شود.وقتی که کاربر با خودکار الکترونیکی می نویسد، می تواند تغییر فشار نوشتن را تشخیص دهد. پس از پردازش الگوریتم، تشخیص دست نوشته می تواند تحقق یابد. ، اصلاح حالت و سایر توابع، سیگنال را می توان از طریق یک مدار ساده جمع آوری کرد.
ویژگی ها
Ø بسیار نازک، ضخامت کمتر از 0.25mm
مقاومت خم
Ø پاسخ سریع
Ø عمر طولانی،برابر تست فشار بیش از 1 میلیون بار
Ø تشخیص آسان سیگنال خروجی
Ø طول محصول، اندازه، بسته بندی پین، و غیره
Ø پارامترهای محدوده حسگر قابل تنظیم
شاخص عملکرد
مدل | SI4-G |
محدوده | 0 تا 500 گرم |
ضخامت | ≤0.25mm |
ابعاد | مشخصات و توضیحات اندازه را ببینید |
نقطه پاسخ | ≤30g |
تکرار | ± 10% ((50٪ بارگذاری شده) |
سازگاری | ± 20% ((بار از همان مدل) |
هیسترز | +10% (RF)+- اف آر-) / RF+ |
دوام | >یک میلیون بار |
مقاومت اولیه | >10MΩ ((غیر بارگذاری شده) |
زمان پاسخ | <1ms |
زمان ادامه | <15ms |
ولتاژ آزمایش | مقدار معمولی DC 3.3V |
دمای کار | -20 درجه سانتیگراد 60 درجه سانتیگراد |
وام جهانی | هیچ محصولی |
ESD | بی حسی |
مدل | فشار/g | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
SIG-4 | مقاومت/KΩ | 5.26 | 3.24 | 2.47 | 2.10 | 1.85 | 1.66 | 1.55 | 1.45 | 1.38 | 1.33 |
پس از اینکه سنسور تحت فشار قرار گرفته و فشار را حفظ می کند، مقدار مقاومت خروجی در طول زمان کمی تغییر می کند، معمولاً در حدود 5٪. این خطا می تواند با روش کالیبراسیون زمان بندی کاهش یابد.در عملیات کالیبراسیونزمان انتظار پس از اعمال فشار با زمان انتظار در کاربردهای واقعی مطابقت دارد. از آنجا که وضعیت نیروی سنسور در سناریوهای مختلف کاربرد متفاوت است،توصیه می شود که کاربر سنسور را بر اساس سناریوی واقعی استفاده تنظیم کند و پارامترهای حرکت را به تنهایی آزمایش کند..
