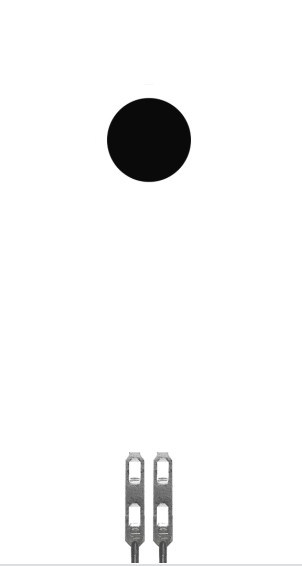

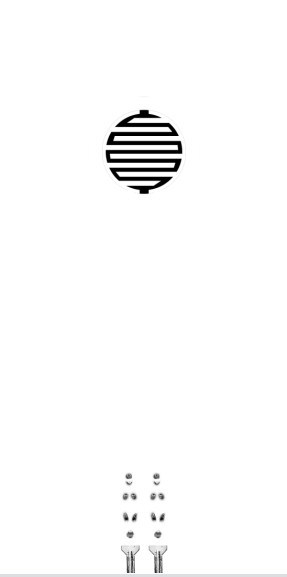

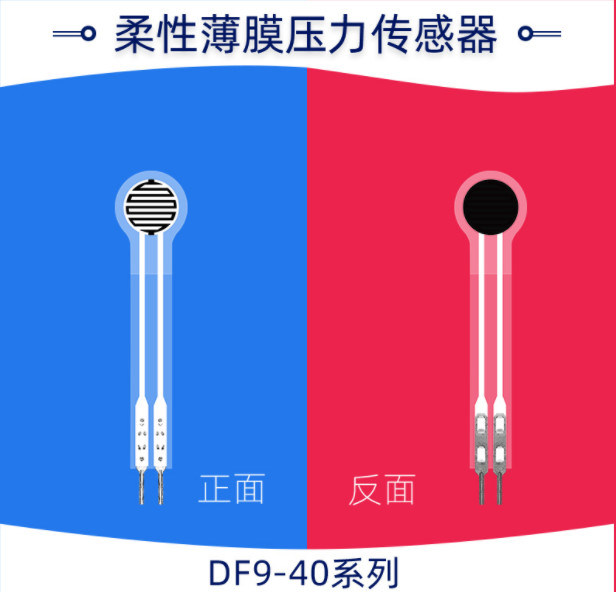

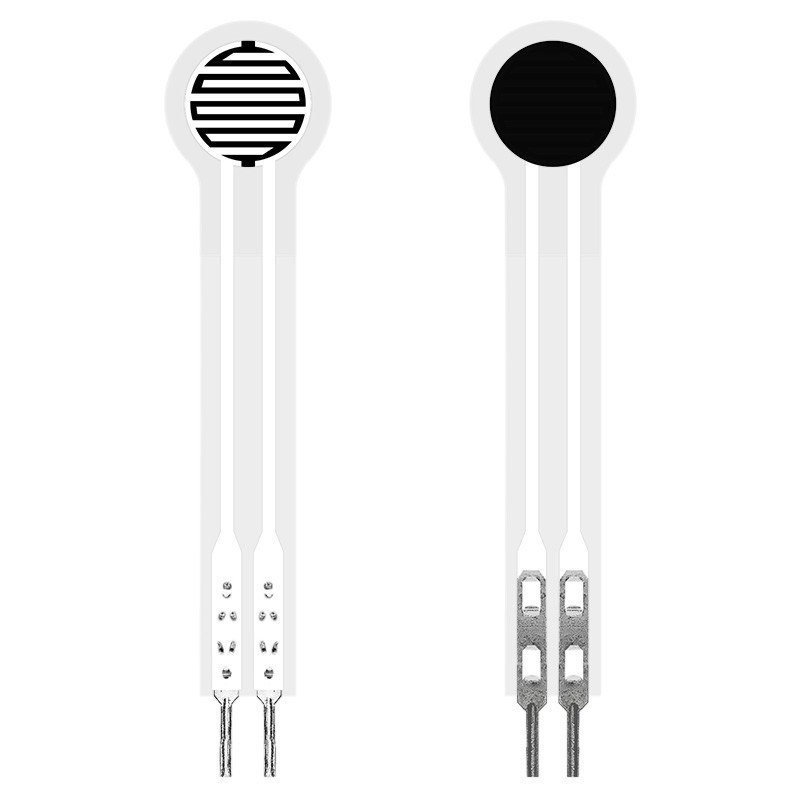

سنسور فشار فلمی نازک انعطاف پذیر سری DF9-40
توضیحات
سنسور فشاری فرسایشی فیلم نازک DF9-40 یک نوع جدید سنسور با حقوق مالکیت معنوی مستقل از فن آوری سنسور فشاری انعطاف پذیر است.روی مواد نازک انعطاف پذیر با چسبندگی قوی چاپ شده استمقاومت خم و حساسیت بالا از مواد کاربردی انعطاف پذیر نانو، به طوری که به حساسیت بالا از تشخیص فشار.
سنسور فشار فیلم نازک یک سنسور مقاومتی است. مقاومت خروجی با افزایش فشار روی سطح سنسور کاهش می یابد.فشار می تواند از طریق یک رابطه فشار-مقاومت خاص اندازه گیری شودآن را مناسب برای سناریوهای اندازه گیری فشار بر روی سطوح انعطاف پذیر و می تواند به طور گسترده ای درخانه هوشمند، الکترونیک مصرفی، الکترونیک خودرو، تجهیزات پزشکی، کنترل صنعتی، روبات های هوشمند و زمینه های دیگر.

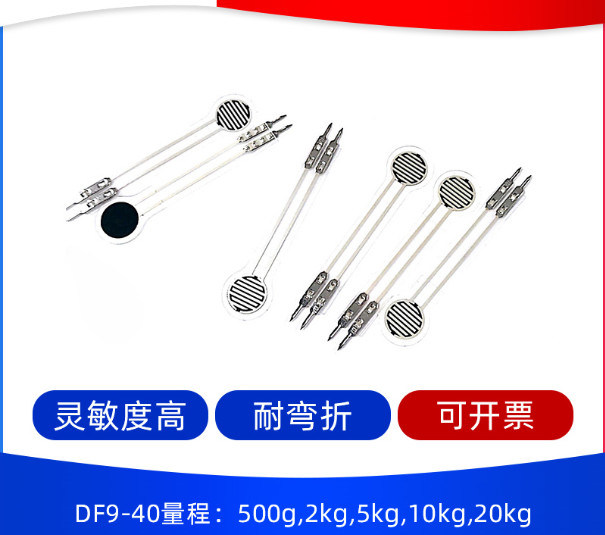

سری DF9-40 در حال حاضر دارای مدل های 500g، 2kg، 5kg، 10kg، 20kg و سایر مدل های مختلف است.
ویژگی ها
Ø بسیار نازک، ضخامت کمتر از 0.3mm
Ø پاسخ سریع
Ø عمر طولانی،برابر تست فشار بیش از 1 میلیون بار
Ø مدار تشخیص ساده، آسان برای ادغام و استفاده است
Ø مشخصات سنسور می تواند سفارشی شود
Ø پارامترهای محدوده سنسور می تواند سفارشی شود
Ø تأیید هویت RoHS
پارامترهای محصول
| لوگو | اندازه ((ملی متر) |
| طول | 45.7 |
| عرض | 10 |
| منطقه حساس | φ75 |
| ارتفاع پین | 2.54 |
| تحمل | 0.2 |
شاخص عملکرد
| مدل | DF9-40@500g | DF9-40@2kg | DF9-40@5kg | DF9-40@10kg | DF9-40@20kg |
| محدوده | 0 تا 500 گرم | 0 تا 2 کیلوگرم | 0 تا 5 کیلوگرم | 0 تا 10 کیلوگرم | 0 تا 20 کیلوگرم |
| ضخامت | ≤0.3mm | ||||
| ابعاد | مشخصات و توضیحات اندازه را ببینید | ||||
| نقطه پاسخیادداشت1 | ≤20g | ≤300g | ≤700g | ||
| تکرار | ±5٪ ((50٪ بارگذاری شده) | ||||
| سازگاریتوجه2 | ±10% ((بار از همان مدل) | ||||
| هیسترز | +15٪ (RF+ - RF-) / RF+ | ||||
| دوام | >یک میلیون بار | ||||
| مقاومت اولیه | >10MΩ ((غیر بارگذاری شده) | ||||
| زمان پاسخ | < 1ms | ||||
| زمان ادامه | < 15ms | ||||
| ولتاژ آزمایش | مقدار معمولی DC 3.3V | ||||
| دمای کار | -20°C - 60°C | ||||
| وام جهانی | هیچ محصولی | ||||
| ESD | بی حسی | ||||
ورق مرجع داده
|
مدل: DF9-40@500g |
مدل: DF9-40@2kg |
مدل: DF9-40@5kg |
مدل: DF9-40@10kg |
مدل: DF9-40@20kg |
|||||
| فشار/کیلوگرم | مقاومت/kΩ | فشار/کیلوگرم | مقاومت/kΩ | فشار/کیلوگرم | مقاومت/kΩ | فشار/کیلوگرم | مقاومت/kΩ | فشار/کیلوگرم | مقاومت/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
