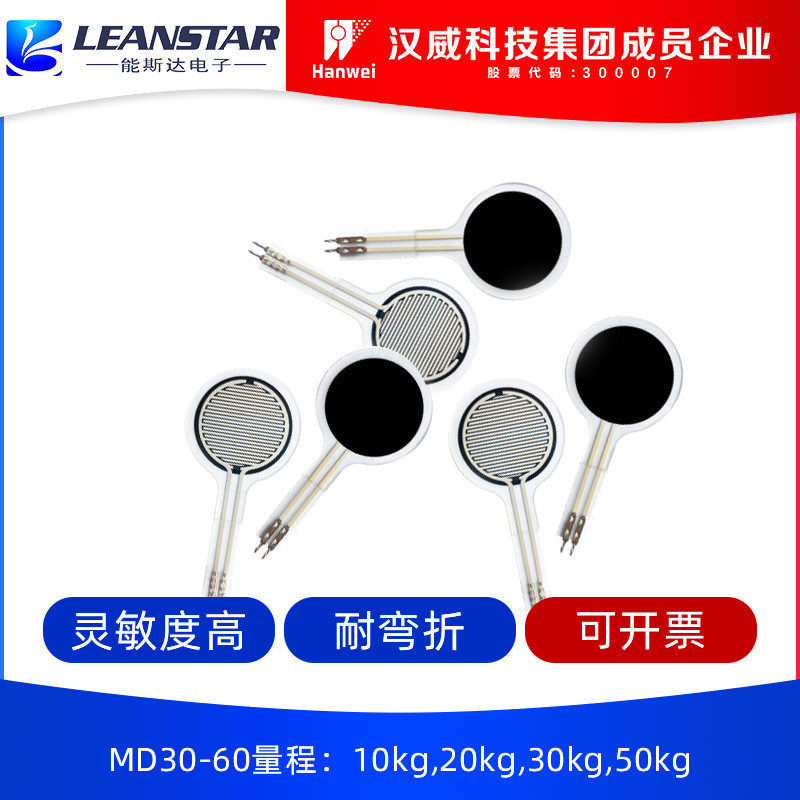

سنسور فشار فیلم نازک انعطاف پذیر عملی MD30-60 ابزار پزشکی الکترونیکی برای بیمارستان
شرح

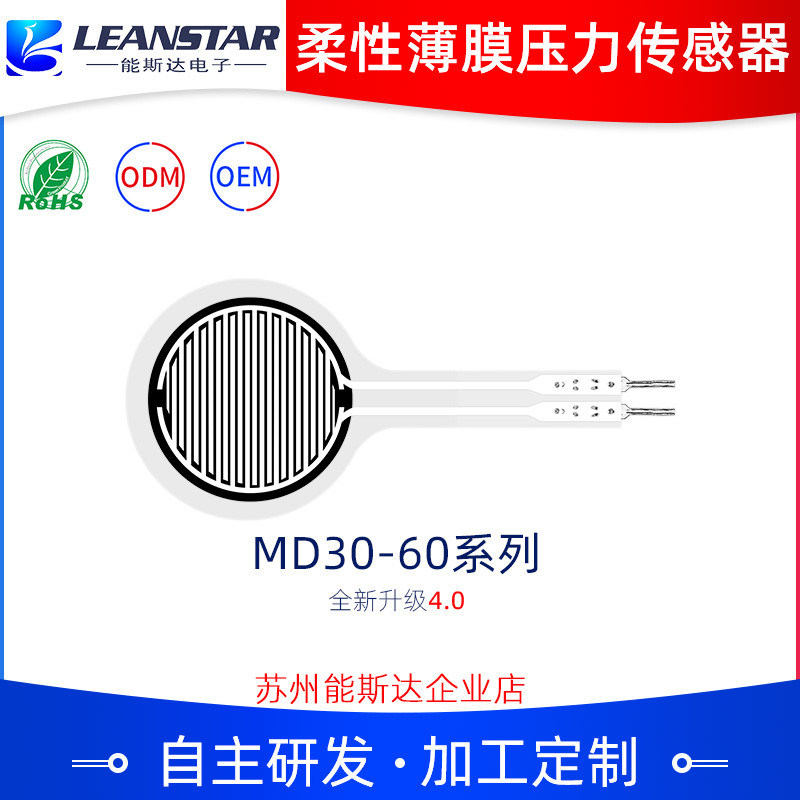

سنسور فشار فیلم نازک انعطاف پذیر سری MD30-60 نوع جدیدی از سنسور با حقوق مالکیت معنوی مستقل فناوری سنسور فشار انعطاف پذیر است. این سنسور بر روی مواد نازک و انعطاف پذیر با چسبندگی قوی، مقاومت در برابر خم شدن و حساسیت بالا از مواد عملکردی نانو انعطاف پذیر چاپ می شود تا به حساسیت بالایی در تشخیص فشار دست یابد.
سنسور فشار فیلم نازک یک سنسور مقاومتی است. مقاومت خروجی با افزایش فشار اعمال شده بر سطح سنسور کاهش می یابد. فشار را می توان از طریق یک رابطه خاص فشار-مقاومت اندازه گیری کرد. این سنسور می تواند به طور گسترده در درک فشار، تعامل انسان و رایانه، روبات های هوشمند، تجهیزات پزشکی الکترونیکی، دستگاه های پوشیدنی، تشخیص سلامت فیزیولوژیکی و سایر زمینه ها استفاده شود. به عنوان مثال، برای راه اندازی و تشخیص پدال یک ماشین تعادل، برای تشخیص احیای قلبی ریوی و تشخیص فشار در سناریوهای دیگر استفاده می شود.
ویژگی ها
Ø فوق العاده نازک، ضخامت کمتر از 0.6 میلی متر
Ø مصرف کم انرژی و پایداری عالی
Ø پاسخ سریع
Ø حساسیت بالا و محدوده تشخیص گسترده
Ø طرح تشخیص ساده، آسان برای ادغام
Ø سنسورهای با اندازه و شکل های مختلف را می توان سفارشی کرد
Ø تاییدیه RoHS را گذرانده است
پارامترهای محصول
| لوگو |
اندازه (میلی متر) |
| طول |
66.3 |
| عرض |
30 |
| ناحیه حساس |
φ25 |
| فاصله پین |
2.54 |
| تلرانس |
0.2 |
شاخص عملکرد
| مدل |
MD30-60@10kg |
MD30-60@20kg |
MD30-60@30kg |
MD30-60@50kg |
| محدوده |
0~10kg |
0~20kg |
0~30kg |
0~50kg |
| ضخامت |
≤0.4mm |
≤0.6mm |
| ابعاد |
به مشخصات و شرح اندازه مراجعه کنید |
| نقطه پاسختوجه داشته باشید1 |
≤0.2kg |
≤0.5kg |
| تکرارپذیری |
±3%(50% بارگذاری شده) |
| سازگاریتوجه داشته باشید2 |
±10%(دسته ای از یک مدل) |
| پسماند |
﹢10% (RF+ - RF-)/RF+ |
| دوام |
＞یک میلیون بار |
| مقاومت اولیه |
＞10MΩ(بدون بار) |
| زمان پاسخ |
＜ 1ms |
| زمان از سرگیری |
＜ 15ms |
| ولتاژ تست |
مقدار معمولی DC 3.3V |
| دمای کارکرد |
-20°C ～ 60°C |
| EMI |
تولید نمی شود |
| ESD |
عدم حساسیت |
برگه مرجع داده
|
مدل:
MD30-60@10kg
|
مدل:
MD30-60@20kg
|
مدل:
MD30-60@30kg
|
مدل:
MD30-60@50kg
|
|
| فشار/کیلوگرم |
مقاومت/kΩ |
فشار/کیلوگرم |
مقاومت/kΩ |
فشار/کیلوگرم |
مقاومت/kΩ |
فشار/کیلوگرم |
مقاومت/kΩ |
| 1 |
8.41 |
2 |
5.31 |
3 |
12.74 |
5 |
8.06 |
| 2 |
4.89 |
3 |
2.65 |
6 |
6.38 |
10 |
4.45 |
| 3 |
3.38 |
5 |
1.97 |
9 |
4.34 |
15 |
3.34 |
| 4 |
2.73 |
7 |
1.59 |
12 |
3.54 |
20 |
2.79 |
| 5 |
2.30 |
9 |
1.40 |
15 |
3.08 |
25 |
2.44 |
| 6 |
2.08 |
10 |
1.26 |
18 |
2.78 |
30 |
2.19 |
| 7 |
1.78 |
13 |
1.18 |
21 |
2.53 |
35 |
2.01 |
| 8 |
1.61 |
15 |
1.13 |
24 |
2.37 |
40 |
1.87 |
| 9 |
1.49 |
17 |
1.08 |
27 |
2.22 |
45 |
1.77 |
| 10 |
1.40 |
20 |
1.05 |
30 |
2.12 |
50 |
1.69 |
مدار مرجع
دستورالعمل ها
- سنسور انعطاف پذیر سری MD30-60 یک جزء غیر قطبی است، هیچ جهت گیری در مدار وجود ندارد;
- هنگام استفاده، لطفاً ناحیه حساس به فشار سنسور را روی یک سطح محکم و صاف قرار دهید. استفاده از سنسور بر روی یک سطح منحنی یا نامنظم باعث می شود که سنسور در ابتدا رسانا شود، یعنی در حالت "پاسخ" زمانی که هیچ فشاری وجود ندارد. در این حالت، مقاومت خروجی سنسور همچنان می تواند به تغییرات فشار پاسخ دهد و رابطه مربوطه دیگر برای برگه مرجع قابل اجرا نیست;
- اگر سطح پشتیبانی و سطح اعمال نیرو هر دو سطوح سفت و سخت باشند و سطح تماس بزرگتر از ناحیه حساس سنسور باشد، به دلیل ساختار خود سنسور، پاسخ فشار ممکن است کوچک و ناپایدار باشد. یک پد لاستیکی نرم گرد باید به مرکز ناحیه حساس چسبانده شود، قطر آن کمی کوچکتر از ناحیه حساس است و مساحت آن باید بیشتر از 60٪ از مساحت ناحیه حساس باشد;
- می توانید از نوار دو طرفه برای ثابت کردن سنسور روی سطح پشتیبانی استفاده کنید. توجه داشته باشید که سطح پشتیبانی قبل از چسباندن مرتب و تمیز باشد. توصیه می شود از نوار دو طرفه با نام تجاری 3M استفاده کنید. ارائه خدمات سفارشی;
- پس از اینکه سنسور تحت فشار قرار گرفت و فشار را حفظ کرد، مقدار مقاومت خروجی با گذشت زمان کمی تغییر می کند، معمولاً در 5٪. این خطا را می توان با روش کالیبراسیون زمان بندی کاهش داد. در عملیات کالیبراسیون، زمان انتظار پس از اعمال فشار با زمان انتظار در برنامه های کاربردی واقعی مطابقت دارد. از آنجایی که حالت نیروی سنسور در سناریوهای مختلف کاربردی متفاوت است، توصیه می شود که کاربر سنسور را با توجه به سناریوی کاربردی واقعی مرتب کند و پارامترهای رانش را خودشان آزمایش کند.
اطلاعیه ها
- هنگام استفاده از سنسور، سعی کنید بار دریافتی را یکنواخت کنید و از تماس مستقیم با سنسور توسط اشیاء تیز خودداری کنید;
- استفاده بیش از حد از محدوده، عملکرد سنسور را کاهش می دهد یا حتی سنسور را از بین می برد;
- ترمینال سنسور از مواد مسی و قلع اندود ساخته شده است و می توان سرب را با توجه به نیاز جوش داد. باید توجه داشت که دمای لحیم کاری نباید خیلی زیاد باشد، توصیه می شود که از 300 درجه سانتیگراد تجاوز نکند و زمان تماس نباید از 1 ثانیه تجاوز کند، تا از ذوب شدن و تغییر شکل بستر فیلم جلوگیری شود.
