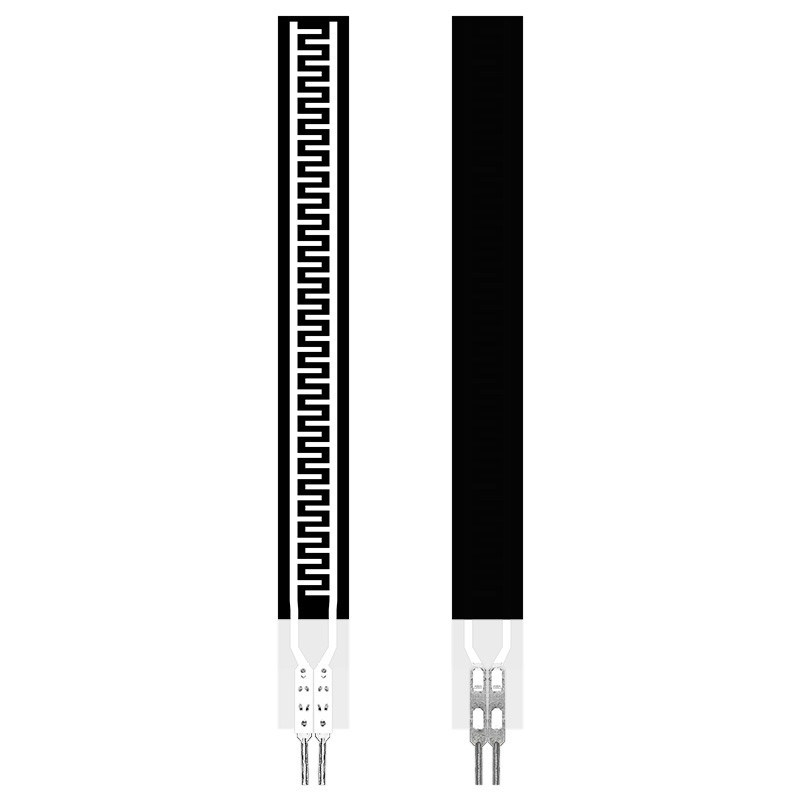

سنسور فشار لایه نازک انعطاف پذیر هوشمند ZD10-100 برای سلامتی
شرح
سنسور فشار لایه نازک انعطاف پذیر ZD10-100 نوع جدیدی از سنسور با حقوق مالکیت معنوی مستقل از فناوری سنسور فشار انعطاف پذیر است.این بر روی مواد نازک انعطاف پذیر با چسبندگی قوی، مقاومت خمشی و حساسیت بالای مواد کاربردی نانو انعطاف پذیر چاپ می شود تا به حساسیت بالایی در تشخیص فشار دست یابد.
سنسور فشار فیلم انعطاف پذیر یک سنسور مقاومتی است.با افزایش فشار اعمال شده به سطح سنسور، مقاومت خروجی کاهش می یابد.فشار را می توان از طریق یک رابطه فشار-مقاومت خاص اندازه گیری کرد.
ZD10-100 عمدتا برای تشخیص فشار کوچک در یک منطقه خاص استفاده می شود.نقطه پاسخ آن کمتر از 50 گرم است که می تواند به طور موثر ماشه فشار و تغییر فشار را در سطح سنسور ZD10-100 تشخیص دهد.می تواند به طور گسترده در خانه های هوشمند، لوازم الکترونیکی مصرفی، الکترونیک خودرو و سایر زمینه ها استفاده شود
امکانات
Ø فوق العاده نازک، ضخامت کمتر از 0.3 میلی متر
Ø بسته ضد آب انعطاف پذیر
Ø مقاومت خمشی
Ø پاسخ سریع
Ø عمر طولانی، بیش از 1 میلیون بار تست فشار را گذراند
Ø تشخیص سیگنال خروجی آسان است
Ø طول محصول قابل تنظیم، اندازه، بسته پین و غیره
Ø پارامترهای محدوده سنسور را می توان سفارشی کرد
شاخص عملکرد
| مدل | ZD10-100 |
| دامنه | 0 تا 500 گرم |
| ضخامت | ≤0.3 میلی متر |
| بعد، ابعاد، اندازه | مشخصات و توضیحات اندازه را ببینید |
| نقطه پاسخ1 | ≤50 گرم |
| تکرارپذیری | ± 5% (50% بارگیری شده) |
| ثبات2 | ± 15٪ (دسته ای از همان مدل) |
| هیسترزیس | +10٪ (RF+ - RF-)/RF+ |
| ماندگاری | ＞یک میلیون بار |
| مقاومت اولیه | ＞10MΩ (بدون بارگیری) |
| زمان پاسخ | ＜1 میلی‌ثانیه |
| زمان از سرگیری | ＜15 میلی‌ثانیه |
| ولتاژ تست | مقدار معمولی DC 3.3V |
| دمای عملیاتی | -20 ~ 60 ℃ |
| EMI | بدون تولید |
| ESD | عدم حساسیت |
برگه مرجع داده
| مدل | فشار/gf | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| ZD10-100 | مقاومت/KΩ | 10.29 | 5.34 | 3.98 | 3.32 | 2.98 | 2.82 | 2.66 | 2.55 | 2.47 | 2.43 |
توجه: منحنی در نماد از داده های اندازه گیری شده در شرایط خاص ترسیم می شود.رابطه منحنی فقط برای مرجع است.داده های واقعی باید پس از نصب مطابق با برنامه خاص آزمایش شوند.
