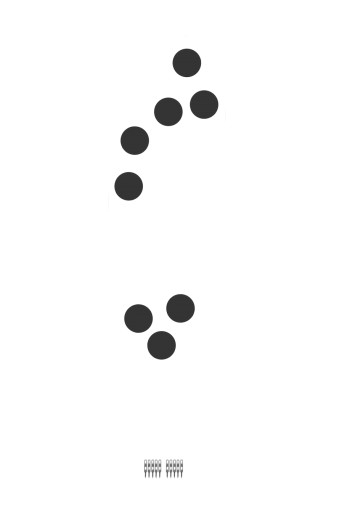

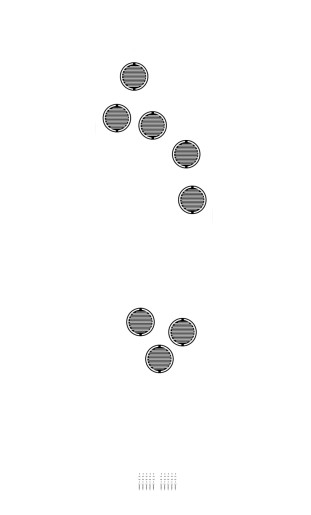

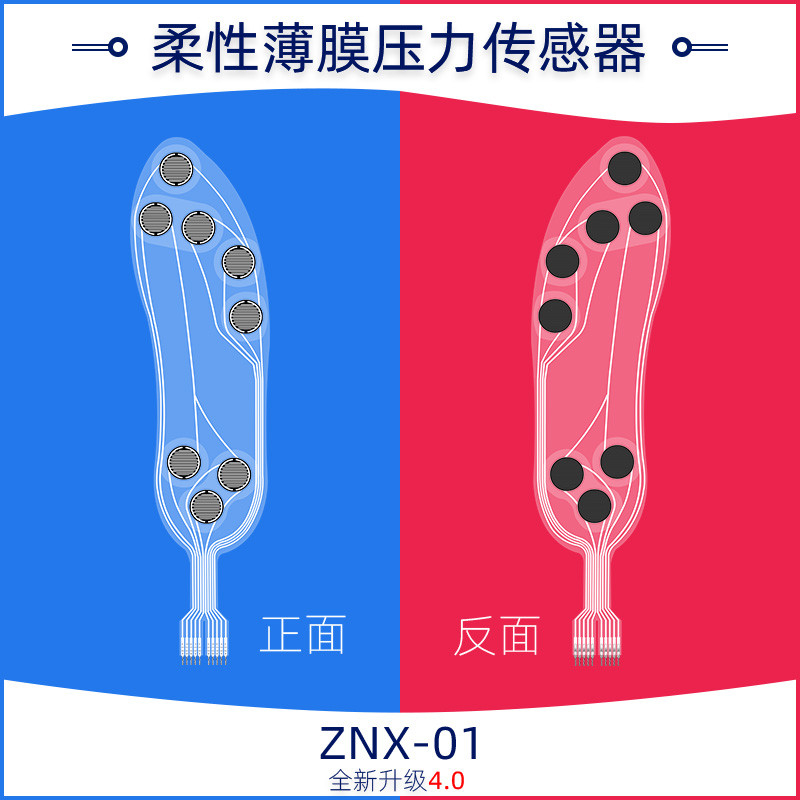

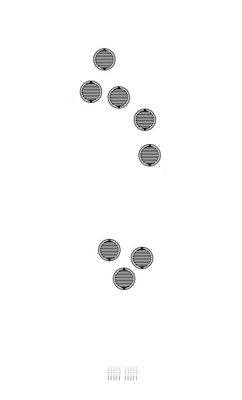

ZNX-01 سنسور فشار فیلم انعطاف پذیر سنسور چند نقطه ای
توضیحات
ZNX-01 سنسور فشار فیلم انعطاف پذیرنوع جدیدی از سنسور است که از تکنولوژی انعطاف پذیر سنجش فشار با حقوق مالکیت معنوی مستقل استفاده می کند.مقاومت خم و حساسیت بالا در مواد انعطاف پذیر و سبک. ، به طوری که می تواند تشخیص حساسیت بالا از توزیع فشار پلانتری را به دست آورد.
سنسور فشار فیلم انعطاف پذیر ZNX-01 یک سنسور مقاومتی است. مقاومت خروجی با افزایش فشار اعمال شده بر روی سطح سنسور کاهش می یابد.از طريق رابطه ي خاص فشار و مقاومت، فشار را می توان اندازه گیری کرد. سنسور ZNX-01 را برای کف پا تنظیم کنید، می تواند فشار پایه را تشخیص دهد وقتی بدن انسان ایستاده و راه می رود،و داده های تشخیص می تواند برای تجزیه و تحلیل فشار پا استفاده شود.
ویژگی ها
Ø بسیار نرم، ضخامت کمتر از 0.3 میلی متر
Ø آسان برای ادغام
Ø سرعت پاسخ سریع و وضوح بالا
Ø طول عمر طولانی، بیش از 1 میلیون بار از آزمون فشار عبور کرد
Ø تشخیص آسان سیگنال خروجی
Ø ضد آب، ضد رطوبت، قابل تنفس
شاخص عملکرد
| مدل | ZNX-01 |
| محدوده | 0 تا 10 کیلوگرم |
| ضخامت | ≤0.45mm |
| ابعاد | توضیحات مشخصات اندازه را ببینید (تخصیص پذیر) |
| نقطه پاسخیادداشت1 | ≤400g |
| دوام | >یک میلیون بار |
| مقاومت اولیه | >10MΩ ((غیر بارگذاری شده) |
| زمان پاسخ | <1ms |
| زمان ادامه | <15ms |
| ولتاژ آزمایش | مقدار معمولی DC 3.3V |
| دمای کار | -20 درجه سانتیگراد 60 درجه سانتیگراد |
| وام جهانی | هیچ محصولی |
| ESD | بی حسی |
| لوگو | طول | عرض | ناحیه حساس | ارتفاع پین | تحمل |
| اندازه ((ملی متر) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |

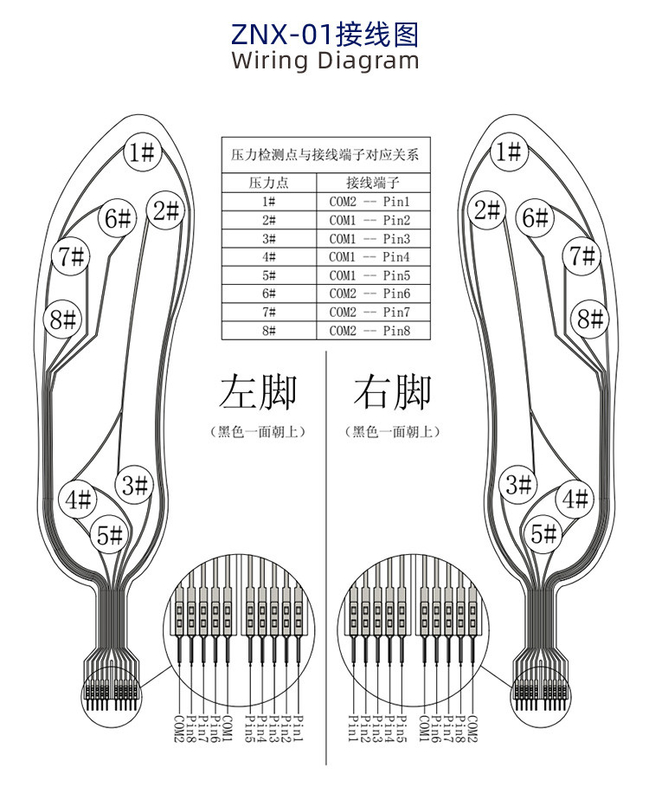

1.ZNX-01دستگیر فشار فیلم نازک انعطاف پذیر یک جزء غیر قطبی است، هیچ جهت گیری در مدار وجود ندارد؛ هنگام استفاده، لطفا منطقه حساس فشار سنسور را بر روی یک محکم قرار دهید،سطح صافاستفاده از سنسور بر روی یک سطح منحنی یا نامنظم باعث می شود سنسور در ابتدا هدایت شود، یعنی در حالت "پاسخ" زمانی که فشار وجود ندارد؛ در این حالت،مقاومت خروجی سنسور هنوز هم می تواند به تغییرات فشار پاسخ دهد، و رابطه مربوطه دیگر برای ورق اطلاعات مرجع قابل استفاده نیست.
2.اگر سطح پشتیبان و سطح اعمال کننده نیروی هم سفت و هم سخت باشند و سطح تماس به دلیل ساختار خود سنسور بزرگتر از منطقه حساس سنسور باشد،پاسخ فشار ممکن است کوچک و ناپایدار باشد.یک پد لاستیکی نرم گرد باید در مرکز ناحیه حساس قرار گیرد، قطر کمی کوچکتر از ناحیه حساس است،و مساحت باید بیشتر از 60 درصد از مساحت منطقه حساس باشد.;
3شما می توانید از نوار دو طرفه برای ثابت کردن سنسور بر روی سطح پشتیبان استفاده کنید. توجه داشته باشید که سطح پشتیبان قبل از چسباندن مرتب و تمیز است.توصیه می شود از نوار دو طرفه 3M استفاده کنید.ارائه خدمات سفارشی
4پس از فشار دادن سنسور و حفظ فشار، ارزش مقاومت خروجی با گذشت زمان کمی تغییر می کند، معمولاً در حدود 5٪. این خطا می تواند با روش کالیبراسیون زمان کاهش یابد.در عملیات کالیبراسیونزمان انتظار پس از اعمال فشار با زمان انتظار در کاربردهای واقعی مطابقت دارد. از آنجا که وضعیت نیروی سنسور در سناریوهای مختلف کاربرد متفاوت است،توصیه می شود که کاربر سنسور را بر اساس سناریوی واقعی استفاده تنظیم کند و پارامترهای حرکت را به تنهایی آزمایش کند..
