SF45-65 Multi Field Polymer Thin Film Pressure Sensors Quick Response

حسگرهای فشار فیلم نازک پلیمری چند میدانی SF45-65 پاسخ سریع

  • برجسته کردن

    سنسورهای فشار لایه نازک پلیمری

    ,

    سنسورهای فشار لایه نازک SF45-65

    ,

    سنسور فشار 0.4 میلی متری پلیمری

  • مواد
    پلیمر
  • دامنه
    5 کیلوگرم
  • نوع مدل خروجی
    سنسور آنالوگ
  • ولتاژ کاری
    3.3 ولت
  • ضخامت
    ≤0.4 میلی متر
  • نقطه پاسخ
    ≤30 گرم
  • تکرارپذیری
    ± 5% (50% بارگیری شده)
  • دوام
    >یک میلیون بار
  • مقاومت اولیه
    >10MΩ (بدون بارگیری)
  • زمان پاسخ
    1 میلی‌ثانیه
  • ولتاژ است
    مقدار معمولی DC 3.3V
  • دمای عملیاتی
    -20 ~ 60 ℃
  • OEM/ODM
    پشتیبانی
  • پست الکترونیک
    sales@wgsensor.com
  • واتساپ
    +8613333637163
  • محل منبع
    چین
  • نام تجاری
    WG Sensor™
  • گواهی
    CE RoHS
  • شماره مدل
    SF45-65
  • مقدار حداقل تعداد سفارش
    49 عدد
  • قیمت
    1-49pcs/4.0USD ~ 50-2000pcs/3.5USD (Negotiable)
  • جزئیات بسته بندی
    جعبه هدیه، کارتن تک
  • زمان تحویل
    5-10 روز کاری
  • شرایط پرداخت
    T/T، L/C، Western Union، MoneyGram
  • قابلیت ارائه
    1000000 عدد / در سال

حسگرهای فشار فیلم نازک پلیمری چند میدانی SF45-65 پاسخ سریع

بهترین سنسور فشار فلمی نازک انعطاف پذیر SF45-65 پاسخ سریع برای چند میدان


توضیحات

SF45-65 سنسور فشار فیلم نازک انعطاف پذیر یک نوع جدید سنسور است که با استفاده از فن آوری انعطاف پذیر فشار سنج با حقوق مالکیت معنوی مستقل است.روی مواد انعطاف پذیر و نازک با چسبندگی قوی چاپ شده است، مقاومت خم شدن و حساسیت بالا مواد انعطاف پذیر نانوفونکشنال., به طوری که می تواند تشخیص حساسیت بالا از فشار را به دست آورد.

سنسور فشار فیلم انعطاف پذیر SF45-65 یک سنسور مقاومتی است. مقاومت خروجی با افزایش فشار اعمال شده بر روی سطح سنسور کاهش می یابد.فشار می تواند از طریق یک رابطه فشار-مقاومت خاص اندازه گیری شود.

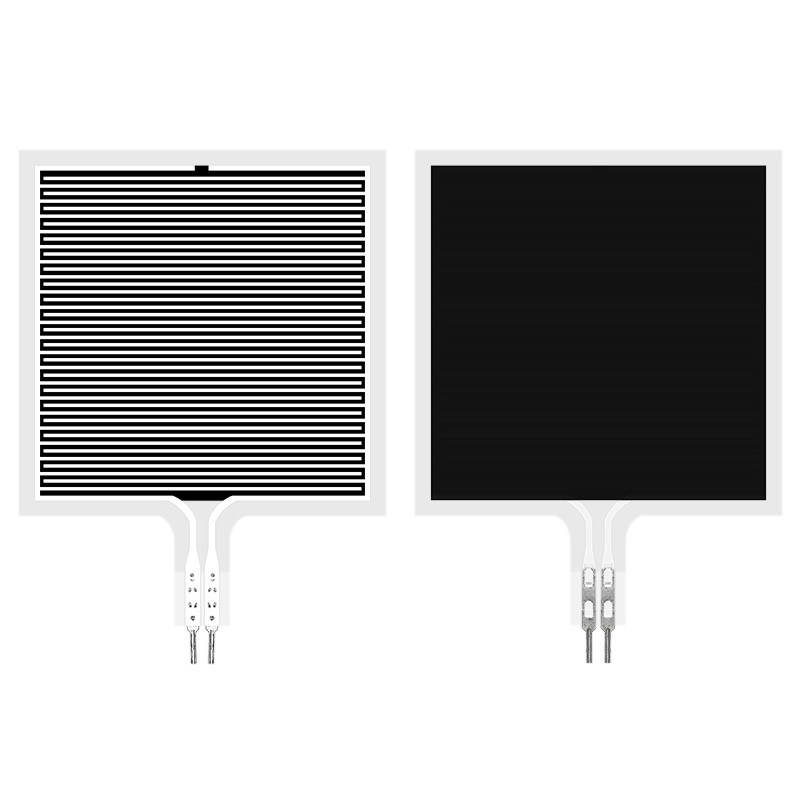

سنسور فشار فیلم انعطاف پذیر SF45-65 یک سنسور فشار با یک منطقه حساس مربع است. منطقه حساس دارای اندازه 46 * 46mm است و می تواند فشار را در عرض 5 کیلوگرم اندازه گیری کند.برای سناریوهای اندازه گیری فشار روی سطوح انعطاف پذیر مناسب است، و می تواند به طور گسترده ای در خانه های هوشمند، الکترونیک مصرفی، الکترونیک خودرو، تجهیزات پزشکی، کنترل صنعتی، روبات های هوشمند و زمینه های دیگر استفاده شود.





ویژگی ها



Ø بسیار نازک، ضخامت کمتر از 0.4mm

مقاومت در برابر خم شدن

Ø پاسخ سریع

Ø عمر طولانی،برابر تست فشار بیش از 1 میلیون بار

Ø تشخیص آسان سیگنال خروجی

Ø طول محصول، اندازه، بسته بندی پین می تواند سفارشی شود و غیره.

Ø پارامترهای محدوده سنسور می توانند سفارشی شوند.



شاخص عملکرد





مدل SF45-65
محدوده 0 تا 5 کیلوگرم
ضخامت ≤0.4mm
ابعاد مشخصات و توضیحات اندازه را ببینید
نقطه پاسخ ≤30g
تکرار ±5٪ ((50٪ بارگذاری شده)
سازگاری ±15٪ ((به مشخصات و توضیحات اندازه مراجعه کنید)
هیسترز +10% (RF)+- اف آر-) / RF+
دوام >یک میلیون بار
مقاومت اولیه >10MΩ ((غیر بارگذاری شده)
زمان پاسخ <1ms
زمان ادامه <15ms
ولتاژ آزمایش مقدار معمولی DC 3.3V
دمای کار -20°C ~ 60°C
وام جهانی هیچ محصولی
ESD بی حسی

ورق مرجع داده


مدل فشار/Kgf 0.25 0.5 0.75 1 1.5 2 2.5 3 3.5 4 4.5 5
SF45-65 مقاومت/KΩ 4.04 1.87 1.17 0.86 0.62 0.46 0.37 0.32 0.27 0.25 0.20 0.17


مدار مرجع

حسگرهای فشار فیلم نازک پلیمری چند میدانی SF45-65 پاسخ سریع 0

دستورالعمل ها



SF45-65فلیکس سنسور فشار فیلم نازک یک جزء غیر قطبی است، هیچ جهت گیری در مدار وجود ندارد.

  • هنگام استفاده، لطفاً منطقه حساس فشار سنسور را بر روی یک سطح صاف و محکم قرار دهید. استفاده از سنسور بر روی یک سطح منحنی یا نامنظم باعث می شود سنسور در ابتدا هدایت شود، یعنیدر حالت "پاسخ" زمانی که فشار وجود ندارددر این حالت، مقاومت خروجی سنسور هنوز هم می تواند به تغییرات فشار پاسخ دهد و رابطه مربوطه دیگر برای ورق داده های مرجع قابل استفاده نیست.
  • اگر سطح پشتیبان و سطح اعمال کننده نیروی هم سفت و هم سخت باشند و سطح تماس به دلیل ساختار خود سنسور، بزرگتر از ناحیه حساس سنسور باشد،پاسخ فشار ممکن است کوچک و ناپایدار باشد.یک پد لاستیکی نرم گرد باید در مرکز ناحیه حساس قرار گیرد، قطر کمی کوچکتر از ناحیه حساس است،و مساحت باید بیشتر از 60 درصد از مساحت منطقه حساس باشد.;
  • شما می توانید از نوار دو طرفه برای ثابت کردن سنسور بر روی سطح پشتیبان استفاده کنید. توجه داشته باشید که سطح پشتیبان قبل از چسباندن مرتب و تمیز است.توصیه می شود از نوار دو طرفه 3M استفاده کنید.ارائه خدمات سفارشی



اعلامیه ها

  • هنگام استفاده از سنسور، سعی کنید بار دریافت شده به طور مساوی باشد و از تماس مستقیم اشیاء تیز با سنسور اجتناب کنید.
  • استفاده بیش از محدوده، عملکرد سنسور را کاهش می دهد یا حتی سنسور را نابود می کند.
  • ترمینال سنسور از مواد مس و قلع ساخته شده است و سرب را می توان با توجه به نیازهای خود جوش داد.توصیه می شود که بیش از ۳۰۰ درجه سانتیگراد نباشد.، و زمان تماس نباید بیش از 1 ثانیه باشد تا از ذوب و تغییر شکل بستر فیلم در دمای بالا جلوگیری شود.
