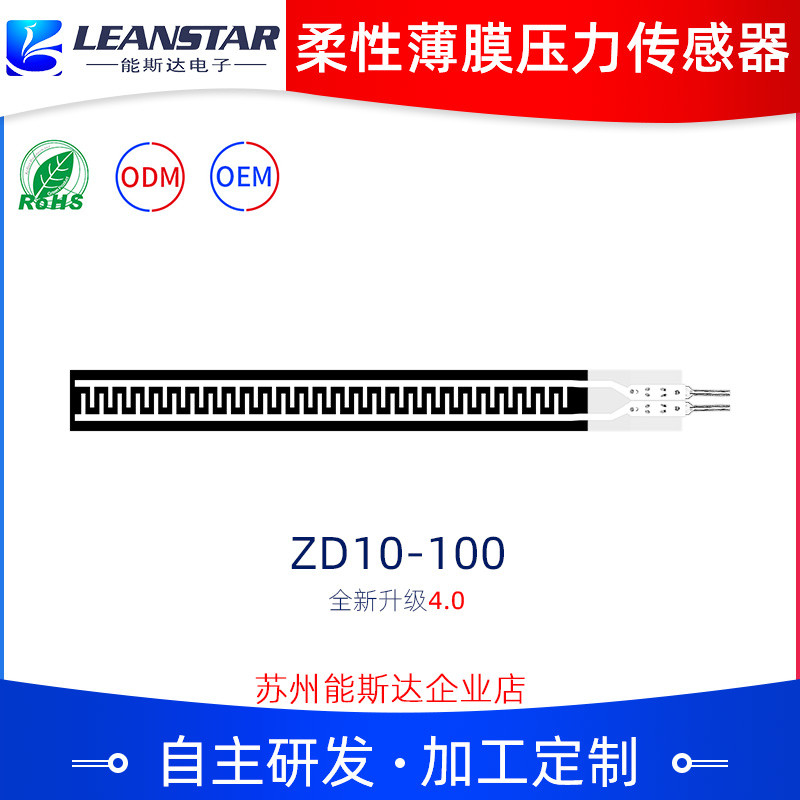

حسگر فشار فیلم نازک انعطاف‌پذیر ZD10-100 برای زندگی بهتر
توضیحات

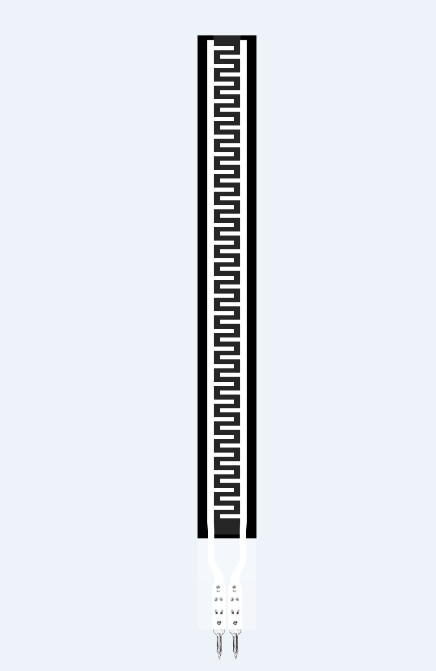

حسگر فشار فیلم نازک انعطاف‌پذیر ZD10-100 نوع جدیدی از حسگر است که دارای حقوق مالکیت معنوی مستقل فناوری حسگر فشار انعطاف‌پذیر است. این حسگر بر روی مواد نازک و انعطاف‌پذیر با چسبندگی قوی، مقاومت در برابر خم شدن و حساسیت بالای مواد نانوی عملکردی انعطاف‌پذیر چاپ می‌شود تا به حساسیت بالایی در تشخیص فشار دست یابد.
حسگر فشار فیلم انعطاف‌پذیر یک حسگر مقاومتی است. مقاومت خروجی با افزایش فشار اعمال شده بر سطح حسگر کاهش می‌یابد. فشار را می‌توان از طریق یک رابطه خاص فشار-مقاومت اندازه‌گیری کرد.
ZD10-100 عمدتاً برای تشخیص فشار کم در یک ناحیه خاص استفاده می‌شود. نقطه پاسخ آن به زیر 50 گرم می‌رسد که می‌تواند به طور موثر ماشه فشار و تغییر فشار را بر روی سطح حسگر ZD10-100 تشخیص دهد. می‌تواند به طور گسترده در خانه هوشمند، لوازم الکترونیکی مصرفی، الکترونیک خودرو و سایر زمینه‌ها استفاده شود.
ویژگی‌ها
Ø فوق‌العاده نازک، ضخامت کمتر از 0.3 میلی‌متر
Ø بسته‌بندی ضد آب انعطاف‌پذیر
Ø مقاومت در برابر خم شدن
Ø پاسخ سریع
Ø عمر طولانی، آزمایش فشار بیش از 1 میلیون بار را پشت سر گذاشته است
Ø سیگنال خروجی آسان برای تشخیص
Ø طول، اندازه، بسته پین و غیره محصول قابل تنظیم است.
Ø پارامترهای محدوده حسگر را می‌توان سفارشی کرد
شاخص عملکرد
| مدل |
ZD10-100 |
| محدوده |
0~500 گرم |
| ضخامت |
≤0.3 میلی‌متر |
| ابعاد |
مشخصات و توضیحات اندازه را ببینید |
| نقطه پاسخ1 |
≤50 گرم |
| تکرارپذیری |
±5%(50% بارگذاری شده) |
| سازگاری2 |
±15%(دسته از یک مدل) |
| پسماند |
+10% (RF+ - RF-)/RF+ |
| دوام |
＞بیش از یک میلیون بار |
| مقاومت اولیه |
＞10MΩ(بدون بار) |
| زمان پاسخ |
＜1 میلی‌ثانیه |
| زمان ازسرگیری |
＜15 میلی‌ثانیه |
| ولتاژ تست |
مقدار معمول DC 3.3V |
| دمای عملیاتی |
-20℃ ~ 60℃ |
| EMI |
تولید نمی‌شود |
| ESD |
حساسیت نداشتن |
برگه مرجع داده
| مدل |
فشار/گرم |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
مقاومت/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
توجه: منحنی موجود در نماد از داده‌های اندازه‌گیری شده تحت شرایط خاص ترسیم شده است. رابطه منحنی فقط برای مرجع است. داده‌های واقعی باید پس از نصب با توجه به کاربرد خاص آزمایش شوند.

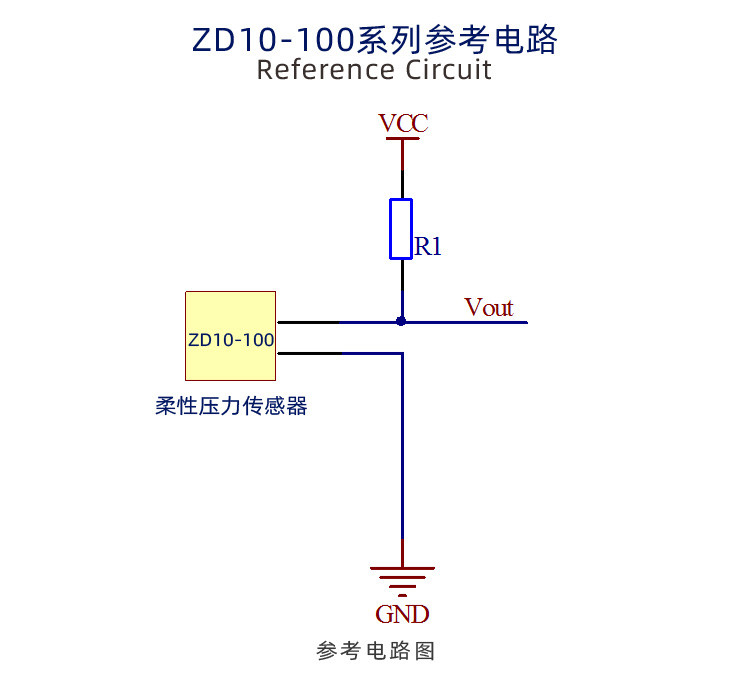

مدار مرجع
دستورالعمل‌ها
- حسگر فشار انعطاف‌پذیر ZD10-100 یک جزء غیر قطبی است، هیچ جهت‌گیری در مدار وجود ندارد;
- هنگام استفاده، لطفاً ناحیه حساس به فشار حسگر را روی یک سطح محکم و صاف قرار دهید. استفاده از حسگر بر روی یک سطح منحنی یا نامنظم باعث می‌شود که حسگر در ابتدا رسانا شود، یعنی در حالت "پاسخ" زمانی که هیچ فشاری وجود ندارد؛ در این حالت، مقاومت خروجی حسگر همچنان می‌تواند به تغییرات فشار پاسخ دهد و رابطه مربوطه دیگر برای برگه داده مرجع قابل اجرا نیست;
- اگر سطح پشتیبانی و سطح اعمال نیرو هر دو سطوح سفت و سخت باشند و سطح تماس بزرگتر از اندازه حسگر (اندازه ناحیه حساس حسگر 52 میلی‌متر * 10 میلی‌متر) باشد، به دلیل ساختار خود حسگر، پاسخ فشار ممکن است کوچک و ناپایدار باشد. یک پد لاستیکی نرم گرد باید به مرکز ناحیه حساس چسبانده شود، قطر آن کمی کوچکتر از ناحیه حساس است و مساحت آن باید بیشتر از 60٪ از مساحت ناحیه حساس باشد;
- می‌توانید از نوار چسب دو طرفه برای ثابت کردن حسگر روی سطح پشتیبانی استفاده کنید. توجه داشته باشید که سطح پشتیبانی قبل از چسباندن مرتب و تمیز باشد. توصیه می‌شود از نوار چسب دو طرفه 3M استفاده کنید؛ خدمات سفارشی ارائه دهید;
- پس از اینکه حسگر تحت فشار قرار گرفت و فشار را حفظ کرد، مقدار مقاومت خروجی با گذشت زمان کمی تغییر می‌کند، معمولاً در 5٪. این خطا را می‌توان با روش کالیبراسیون زمان‌بندی کاهش داد. در عملیات کالیبراسیون، زمان انتظار پس از اعمال فشار با زمان انتظار در کاربردهای واقعی سازگار است. از آنجایی که حالت نیروی حسگر در سناریوهای مختلف کاربردی متفاوت است، توصیه می‌شود که کاربر حسگر را با توجه به سناریوی کاربردی واقعی مرتب کند و پارامترهای رانش را خودشان آزمایش کند.
اطلاعیه‌ها
- هنگام استفاده از حسگر، سعی کنید بار دریافتی را یکنواخت کنید و از تماس مستقیم با حسگر توسط اشیاء تیز خودداری کنید;
- استفاده بیش از حد از محدوده، عملکرد حسگر را کاهش می‌دهد یا حتی حسگر را از بین می‌برد;
- ترمینال حسگر از مس و مواد قلع اندود ساخته شده است و می‌توان سرب را با توجه به نیاز جوش داد. باید توجه داشت که دمای لحیم‌کاری نباید خیلی زیاد باشد، توصیه می‌شود که از 300 درجه سانتی‌گراد تجاوز نکند و زمان تماس نباید از 1 ثانیه تجاوز کند، تا از ذوب شدن و تغییر شکل بستر فیلم جلوگیری شود.
