2.54mm Pin Pitch DF9 16 Thin Film Pressure Sensors Quick Response

2.54mm Pin Pitch DF9 16 حسگر فشار فیلم نازک پاسخ سریع

  • برجسته کردن

    DF9 16 سنسور فشار لایه نازک

    ,

    سنسور فشار لایه نازک OEM ODM

    ,

    سنسور فشار نازک پین Pitch 2.54mm

  • OEM/ODM
    پشتیبانی
  • پست الکترونیک
    sales@wgsensor.com
  • واتساپ
    +8613333637163
  • محل منبع
    چین
  • نام تجاری
    WG Sensor™
  • گواهی
    CE RoHS
  • شماره مدل
    DF9-16
  • مقدار حداقل تعداد سفارش
    10 عدد
  • قیمت
    1-99pcs/3USD ~ 100-1000pcs/2.5USD (Negotiable)
  • جزئیات بسته بندی
    کارتن
  • زمان تحویل
    5-10 روز کاری
  • شرایط پرداخت
    T/T، L/C، Western Union
  • قابلیت ارائه
    10000000 عدد در سال

2.54mm Pin Pitch DF9 16 حسگر فشار فیلم نازک پاسخ سریع

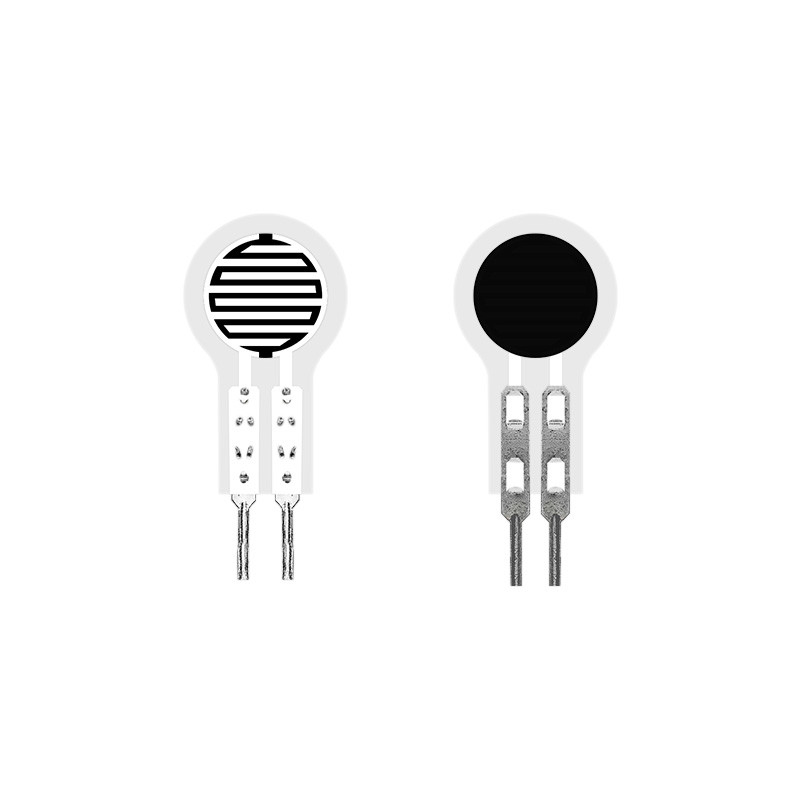

حسگر فشار فیلم نازک انعطاف پذیر هوشمند سری DF9-16

توضیحات

حسگر فشار فیلم نازک انعطاف پذیر سری DF9-16 نوع جدیدی از حسگر است که دارای حقوق مالکیت معنوی مستقل فناوری حسگر فشار انعطاف پذیر است. این حسگر بر روی مواد نازک و انعطاف پذیر با چسبندگی قوی، مقاومت در برابر خم شدن و حساسیت بالا از مواد نانو عملکردی انعطاف پذیر چاپ می شود تا به حساسیت بالایی در تشخیص فشار دست یابد.
حسگر فشار فیلم نازک یک حسگر مقاومتی است. مقاومت خروجی با افزایش فشار بر روی سطح حسگر کاهش می یابد. فشار را می توان از طریق یک رابطه فشار-مقاومت خاص اندازه گیری کرد. این حسگر برای سناریوهای اندازه گیری فشار بر روی سطوح انعطاف پذیر مناسب است و می تواند به طور گسترده در خانه های هوشمند، لوازم الکترونیکی مصرفی، الکترونیک خودرو، تجهیزات پزشکی، کنترل صنعتی، ربات های هوشمند و سایر زمینه ها استفاده شود.

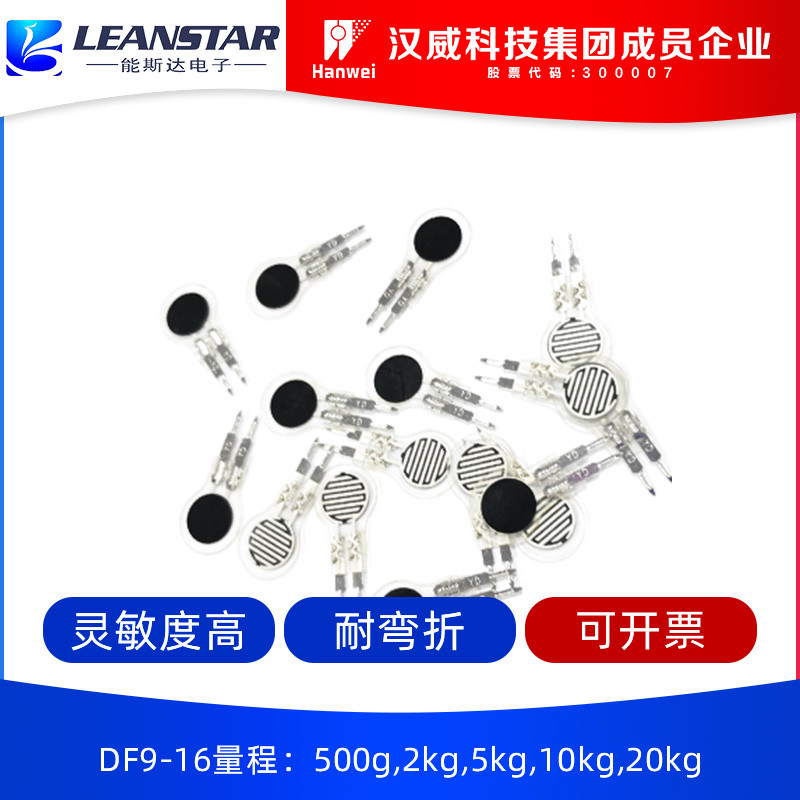

سری DF9-16 در حال حاضر دارای مدل های مختلفی از جمله 500 گرم، 2 کیلوگرم، 5 کیلوگرم، 10 کیلوگرم و 20 کیلوگرم است.

ویژگی ها


Ø فوق العاده نازک، ضخامت کمتر از 0.3 میلی متر

Ø پاسخ سریع

Ø عمر طولانی، تست فشرده سازی بیش از 1 میلیون بار را پشت سر گذاشته است

Ø مدار تشخیص ساده، آسان برای ادغام و استفاده

Ø مشخصات حسگر را می توان سفارشی کرد

Ø پارامترهای محدوده حسگر را می توان سفارشی کرد

Ø گواهی RoHS را گذرانده است


پارامترهای محصول



لوگواندازه (میلی متر)
طول23.2
عرض10
منطقه حساسφ7.8
فاصله پین2.54
تلرانس0.2


شاخص عملکرد


مدلDF9-16@500gDF9-16@2kgDF9-16@5kgDF9-16@10kgDF9-16@20kg
محدوده0~500g0~2kg0~5kg0~10kg0~20kg
ضخامت≤0.3mm
ابعادبه مشخصات و توضیحات اندازه مراجعه کنید
نقطه پاسخ注1≤20g≤300g≤700g
تکرارپذیری±5%(50% بارگذاری شده)
سازگاری注2±10%(دسته ای از یک مدل)
پسماند+15% (RF+ - RF-)/RF+
دوام>بیش از یک میلیون بار
مقاومت اولیه>10MΩ(بدون بار)
زمان پاسخ< 1ms
زمان بازیابی< 15ms
ولتاژ تستمقدار معمولی DC 3.3V
دمای عملیاتی-20℃ - 60℃
EMIتولید نمی شود
ESDعدم حساسیت


برگه مرجع داده



مدل:

DF9-16@500g

مدل:

DF9-16@2kg

مدل:

DF9-16@5kg

مدل:

DF9-16@10kg

مدل:

DF9-16@20kg

فشار/کیلوگرممقاومت/kΩفشار/کیلوگرممقاومت/kΩفشار/کیلوگرممقاومت/kΩفشار/کیلوگرممقاومت/kΩفشار/کیلوگرممقاومت/kΩ
0.0534.870.211.200.58.6614.3824.85
0.114.870.46.0714.6823.0543.67
0.27.390.64.311.53.6032.5063.06
0.256.140.83.4323.1142.2082.73
0.35.1912.972.52.7852.00102.55
0.44.371.22.6732.5561.85122.43
0.53.771.42.483.52.3671.76142.36
 1.62.3042.1781.70162.31
 1.82.194.51.9891.63182.27
 22.0851.83101.60202.23

مدار مرجع
