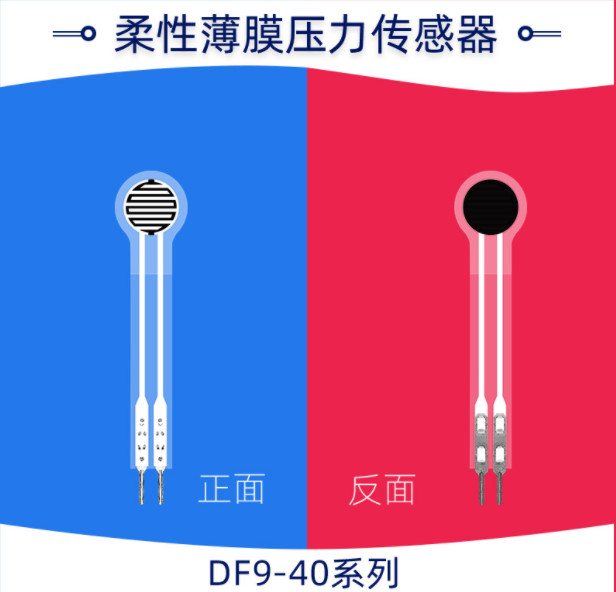

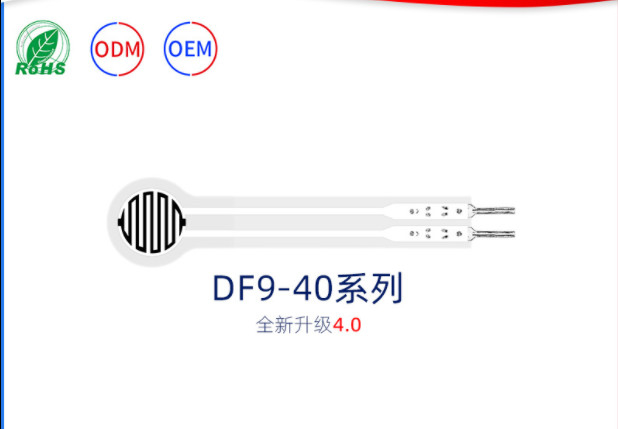

حسگر فشار فیلم نازک انعطاف‌پذیر هوشمند سری DF9-40
توضیحات
حسگر فشار فیلم نازک انعطاف‌پذیر سری DF9-40 نوع جدیدی از حسگر است که دارای حقوق مالکیت معنوی مستقل فناوری حسگر فشار انعطاف‌پذیر است. این حسگر بر روی مواد نازک و انعطاف‌پذیر با چسبندگی قوی، مقاومت در برابر خم شدن و حساسیت بالا از مواد نانو عملکردی انعطاف‌پذیر چاپ می‌شود تا به حساسیت بالایی در تشخیص فشار دست یابد.
حسگر فشار فیلم نازک یک حسگر مقاومتی است. مقاومت خروجی با افزایش فشار بر روی سطح حسگر کاهش می‌یابد. فشار را می‌توان از طریق یک رابطه خاص فشار-مقاومت اندازه‌گیری کرد. این حسگر برای سناریوهای اندازه‌گیری فشار بر روی سطوح انعطاف‌پذیر مناسب است و می‌تواند به طور گسترده در خانه‌های هوشمند، لوازم الکترونیکی مصرفی، الکترونیک خودرو، تجهیزات پزشکی، کنترل صنعتی، ربات‌های هوشمند و سایر زمینه‌ها استفاده شود.
سری DF9-40 در حال حاضر دارای مدل‌های 500 گرم، 2 کیلوگرم، 5 کیلوگرم، 10 کیلوگرم، 20 کیلوگرم و سایر مدل‌های با محدوده متفاوت است.
ویژگی‌ها
Ø فوق‌العاده نازک، ضخامت کمتر از 0.3 میلی‌متر
Ø پاسخ سریع
Ø عمر طولانی، تست فشار بیش از 1 میلیون بار را پشت سر گذاشته است
Ø مدار تشخیص ساده، آسان برای ادغام و استفاده
Ø مشخصات حسگر را می‌توان سفارشی کرد
Ø پارامترهای محدوده حسگر را می‌توان سفارشی کرد
Ø تأییدیه RoHS را دریافت کرده است
پارامترهای محصول
| لوگو | اندازه (میلی‌متر) |
| طول | 45.7 |
| عرض | 10 |
| ناحیه حساس | φ7.5 |
| فاصله پین | 2.54 |
| تلرانس | 0.2 |
شاخص عملکرد
| مدل | DF9-40@500g | DF9-40@2kg | DF9-40@5kg | DF9-40@10kg | DF9-40@20kg |
| محدوده | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| ضخامت | ≤0.3mm | ||||
| ابعاد | به مشخصات و توضیحات اندازه مراجعه کنید | ||||
| نقطه پاسختوجه1 | ≤20g | ≤300g | ≤700g | ||
| تکرارپذیری | ±5%(50% بارگذاری شده) | ||||
| سازگاریتوجه 2 | ±10%(دسته از یک مدل) | ||||
| پسماند | +15% (RF+ - RF-)/RF+ | ||||
| دوام | ＞یک میلیون بار | ||||
| مقاومت اولیه | ＞10MΩ(بدون بار) | ||||
| زمان پاسخ | < 1ms | ||||
| زمان بازیابی | < 15ms | ||||
| ولتاژ تست | مقدار معمول DC 3.3V | ||||
| دمای عملیاتی | -20℃ - 60℃ | ||||
| EMI | تولید نمی‌کند | ||||
| ESD | حساسیت نداشتن | ||||
برگه مرجع داده
|
مدل: DF9-40@500g |
مدل: DF9-40@2kg |
مدل: DF9-40@5kg |
مدل: DF9-40@10kg |
مدل: DF9-40@20kg |
|||||
| فشار/کیلوگرم | مقاومت/kΩ | فشار/کیلوگرم | مقاومت/kΩ | فشار/کیلوگرم | مقاومت/kΩ | فشار/کیلوگرم | مقاومت/kΩ | فشار/کیلوگرم | مقاومت/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
