حسگر فشار فیلم نازک انعطاف پذیر هوشمند ZD10-100 برای سلامت
شرح

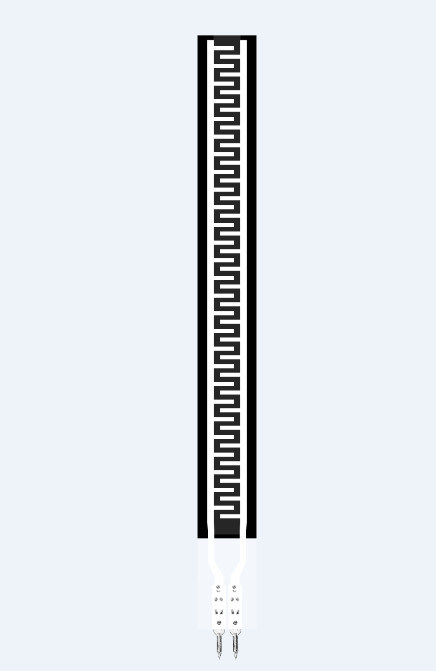

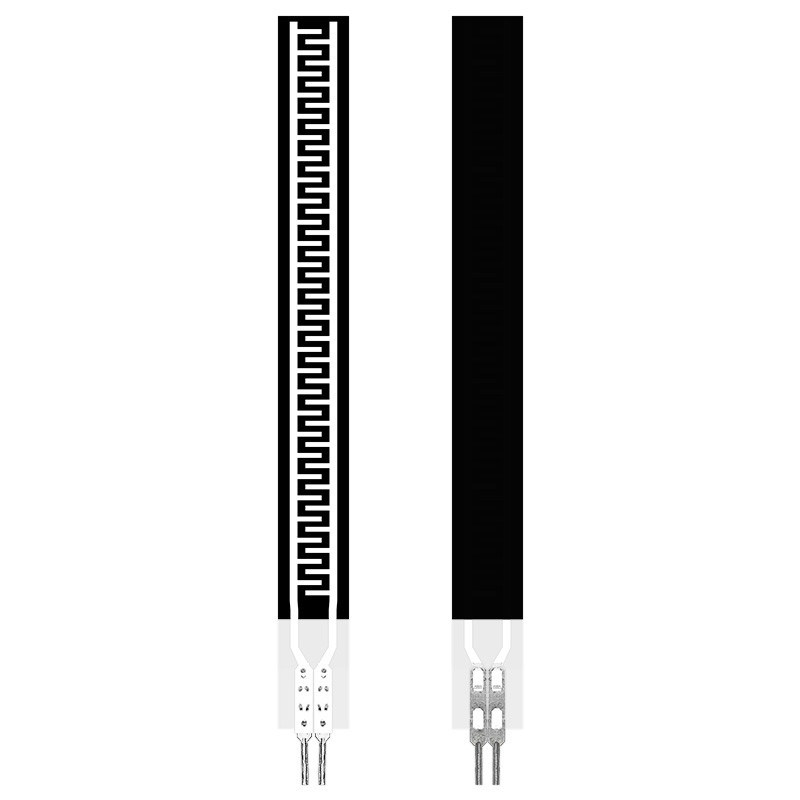

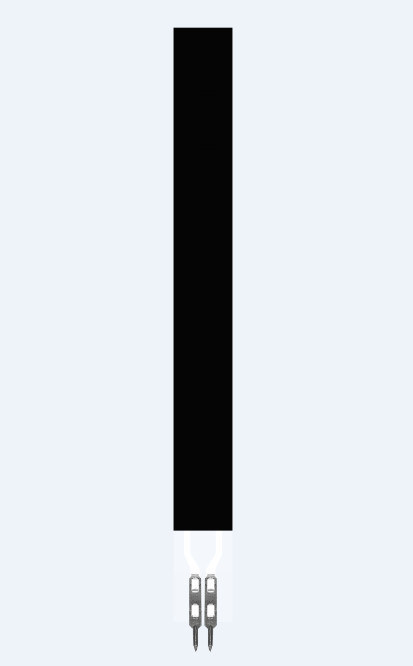

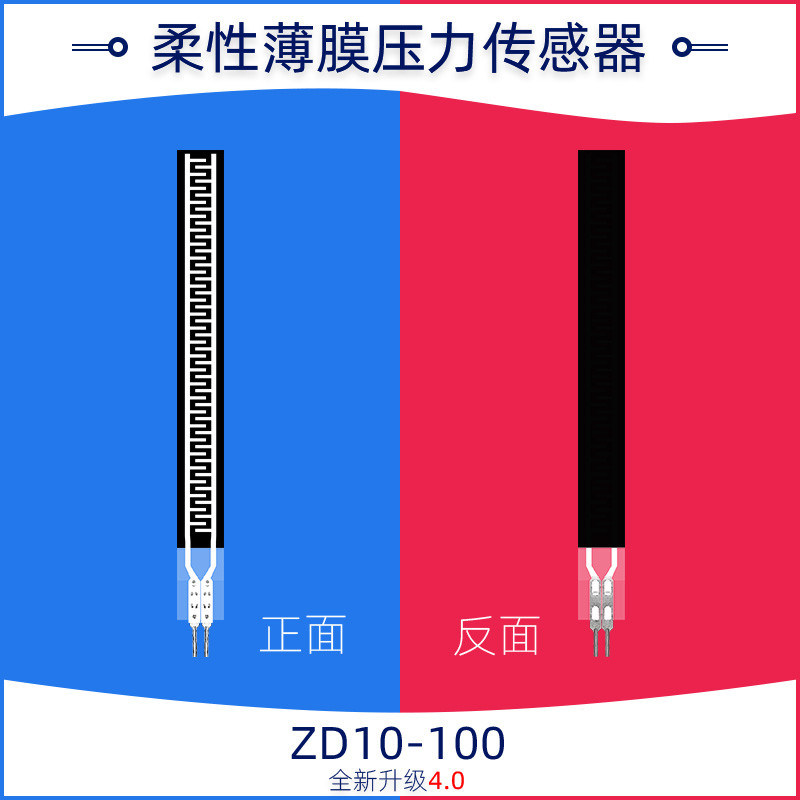

حسگر فشار فیلم نازک انعطاف پذیر ZD10-100 نوع جدیدی از حسگر است که دارای حقوق مالکیت معنوی مستقل فناوری حسگر فشار انعطاف پذیر است. این حسگر بر روی مواد نازک انعطاف پذیر با چسبندگی قوی، مقاومت در برابر خم شدن و حساسیت بالا از مواد نانو عملکردی انعطاف پذیر چاپ می شود تا به حساسیت بالایی در تشخیص فشار دست یابد.
حسگر فشار فیلم انعطاف پذیر یک حسگر مقاومتی است. مقاومت خروجی با افزایش فشار اعمال شده بر سطح حسگر کاهش می یابد. فشار را می توان از طریق یک رابطه فشار-مقاومت خاص اندازه گیری کرد.
ZD10-100 عمدتاً برای تشخیص فشار کم در یک ناحیه خاص استفاده می شود. نقطه پاسخ آن به اندازه 50 گرم است که می تواند به طور موثر ماشه فشار و تغییر فشار را بر روی سطح حسگر ZD10-100 تشخیص دهد. می تواند به طور گسترده در خانه هوشمند، لوازم الکترونیکی مصرفی، الکترونیک خودرو و سایر زمینه ها استفاده شود.
ویژگی ها
Ø فوق العاده نازک، ضخامت کمتر از 0.3 میلی متر
Ø بسته بندی ضد آب انعطاف پذیر
Ø مقاومت در برابر خم شدن
Ø پاسخ سریع
Ø عمر طولانی، تست فشار بیش از 1 میلیون بار را پشت سر گذاشته است
Ø سیگنال خروجی به راحتی قابل تشخیص است
Ø طول، اندازه، بسته بندی پین و غیره محصول قابل تنظیم است.
Ø پارامترهای محدوده حسگر را می توان سفارشی کرد
شاخص عملکرد
| مدل | ZD10-100 |
| محدوده | 0~500 گرم |
| ضخامت | ≤0.3mm |
| ابعاد | به مشخصات و شرح اندازه مراجعه کنید |
| نقطه پاسخ1 | ≤50g |
| تکرارپذیری | ±5%(50% بارگذاری شده) |
| سازگاری2 | ±15%(دسته ای از یک مدل) |
| پسماند | +10% (RF+ - RF-)/RF+ |
| دوام | ＞یک میلیون بار |
| مقاومت اولیه | ＞10MΩ(بدون بار) |
| زمان پاسخ | ＜1ms |
| زمان از سرگیری | ＜15ms |
| ولتاژ تست | مقدار معمولی DC 3.3V |
| دمای کارکرد | -20℃ ~ 60℃ |
| EMI | تولید نمی شود |
| ESD | عدم حساسیت |
برگه مرجع داده
| مدل | فشار/gf | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| ZD10-100 | مقاومت/KΩ | 10.29 | 5.34 | 3.98 | 3.32 | 2.98 | 2.82 | 2.66 | 2.55 | 2.47 | 2.43 |
توجه: منحنی موجود در نماد از داده های اندازه گیری شده تحت شرایط خاص ترسیم شده است. رابطه منحنی فقط برای مرجع است. داده های واقعی باید پس از نصب با توجه به کاربرد خاص آزمایش شوند.
