حسگر فشار فیلم نازک انعطاف‌پذیر هوشمند، قلم الکترونیکی پیزورزیستیو، میکرو حساس، پاسخ فوق‌العاده سریع
توضیحات

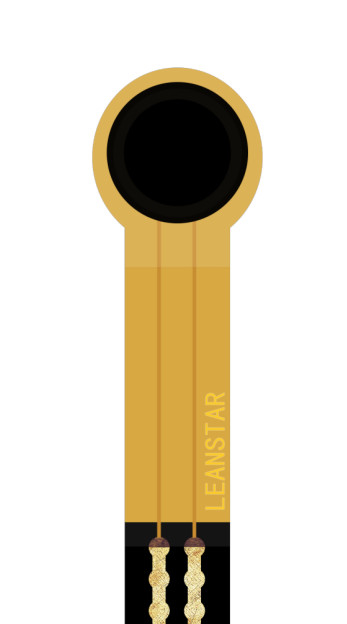

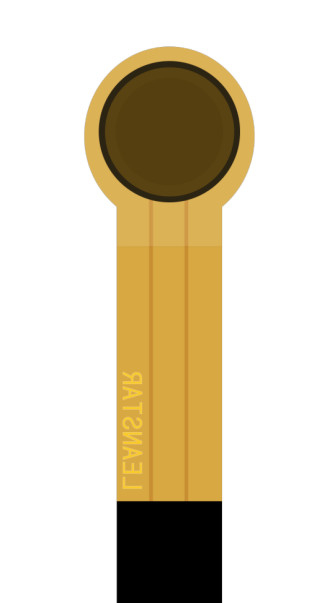

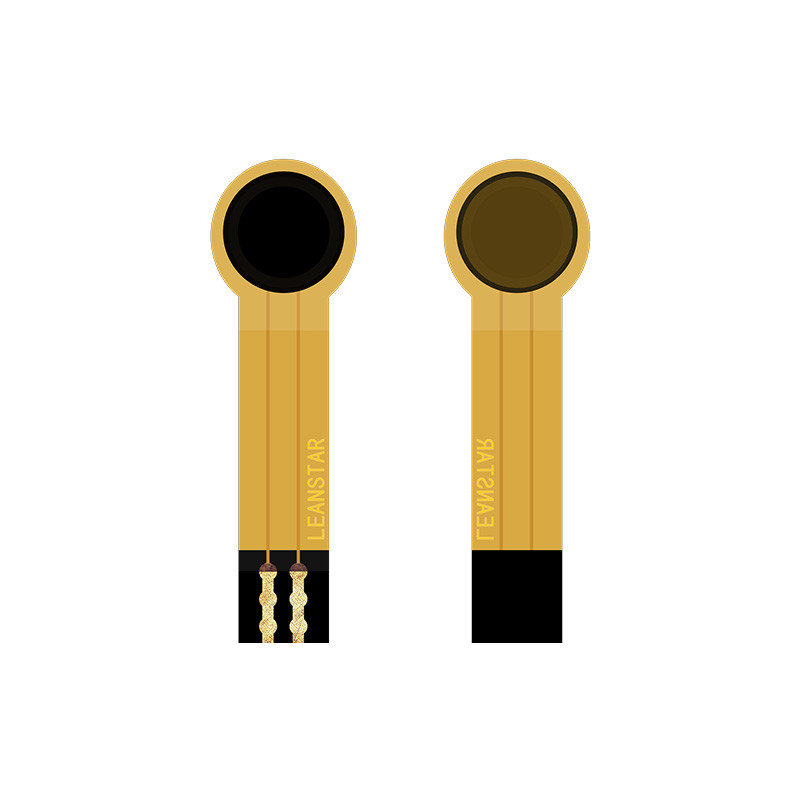

حسگر فشار فیلم نازک انعطاف‌پذیر SI4-Gنوع جدیدی از حسگر با حقوق مالکیت معنوی مستقل فناوری حسگر فشار انعطاف‌پذیر است. این حسگر بر روی مواد نازک و انعطاف‌پذیر با چسبندگی قوی، مقاومت در برابر خم شدن و حساسیت بالا از مواد نانو عملکردی انعطاف‌پذیر چاپ می‌شود تا به حساسیت بالایی در تشخیص فشار دست یابد.
حسگر فشار فیلم انعطاف‌پذیر یک حسگر مقاومتی است. مقاومت خروجی با افزایش فشار اعمال شده بر سطح حسگر کاهش می‌یابد. فشار را می‌توان از طریق یک رابطه فشار-مقاومت خاص اندازه‌گیری کرد.
حسگر فشار فیلم انعطاف‌پذیر SI4-G عمدتاً در راه‌اندازی و تشخیص فشار قلم‌های الکترونیکی استفاده می‌شود. این حسگر در پشت هسته قلم نصب می‌شود. هنگامی که کاربر با قلم الکترونیکی می‌نویسد، می‌تواند تغییر فشار نوشتن را تشخیص دهد. پس از پردازش الگوریتم، تشخیص دست‌خط، تصحیح وضعیت و سایر عملکردها قابل اجرا است و سیگنال را می‌توان از طریق یک مدار ساده جمع‌آوری کرد.
ویژگی‌ها
Ø فوق‌العاده نازک، ضخامت کمتر از 0.25 میلی‌متر
Ø مقاومت در برابر خم شدن
Ø پاسخ سریع
Ø عمر طولانی، تست فشار بیش از 1 میلیون بار را پشت سر گذاشته است
Ø سیگنال خروجی آسان برای تشخیص
Ø طول، اندازه، بسته پین و غیره محصول قابل تنظیم است.
Ø پارامترهای محدوده حسگر قابل تنظیم است
شاخص عملکرد
| مدل | SI4-G |
| محدوده | 0~500 گرم |
| ضخامت | ≤0.25mm |
| ابعاد | مشخصات و توضیحات اندازه را ببینید |
| نقطه پاسخ | ≤30g |
| تکرارپذیری | ±10%(50% بارگذاری شده) |
| سازگاری | ±20%(دسته از یک مدل) |
| پسماند | +10% (RF+ - RF-)/RF+ |
| دوام | ＞یک میلیون بار |
| مقاومت اولیه | ＞10MΩ(بدون بار) |
| زمان پاسخ | ＜1ms |
| زمان ازسرگیری | ＜15ms |
| ولتاژ تست | مقدار معمولی DC 3.3V |
| دمای عملیاتی | -20℃ ～ 60℃ |
| EMI | تولید نمی‌شود |
| ESD | عدم حساسیت |
| مدل | فشار/گرم | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| SIG-4 | مقاومت/KΩ | 5.26 | 3.24 | 2.47 | 2.10 | 1.85 | 1.66 | 1.55 | 1.45 | 1.38 | 1.33 |
پس از اینکه حسگر تحت فشار قرار گرفت و فشار را حفظ کرد، مقدار مقاومت خروجی در طول زمان کمی تغییر می‌کند، معمولاً در 5٪. این خطا را می‌توان با روش کالیبراسیون زمان‌بندی کاهش داد. در عملیات کالیبراسیون، زمان انتظار پس از اعمال فشار با زمان انتظار در کاربردهای واقعی مطابقت دارد. از آنجایی که حالت نیروی حسگر در سناریوهای مختلف کاربردی متفاوت است، توصیه می‌شود که کاربر حسگر را با توجه به سناریوی کاربردی واقعی مرتب کند و پارامترهای رانش را خودشان آزمایش کند.
