پنل کنترل اعلام حریق بی‌سیم هوشمند برای بلوک/خانه (64 نقطه)
پیشگفتار
پنل کنترل اعلام حریق بی‌سیم هوشمند JB-TB-TC5126W نسل جدیدی از پنل کنترل اعلام حریق بی‌سیم یکپارچه هوشمند است که تحت بررسی کامل شرکت ما از تقاضای بازار حفاظت از آتش، خلاصه کردن تجربه مهندسی آتش‌نشانی شرکت در صنعت حفاظت از آتش برای سال‌های متمادی، و برآورده کردن کامل الزامات GB4717-2005 پنل کنترل اعلام حریق، GA1151-2014 الزامات عمومی برای عملکرد ارتباطات بی‌سیم سیستم اعلام حریق و GB16806-2006 سیستم کنترل اتصال آتش‌نشانی طراحی و توسعه یافته است.
این پنل کنترل ساختار دیواری و طراحی مدولار را اتخاذ می‌کند و دارای مشخصات عملکرد کامل، قابلیت اطمینان بالا و پیکربندی انعطاف‌پذیر است. این سیستم از صفحه نمایش LCD رنگی استفاده می‌کند که کار با آن آسان، یادگیری و استفاده از آن آسان است. این پنل کنترل را می‌توان با نقاط هشدار به صورت بی‌سیم متصل کرد. پنل کنترل اعلام حریق بی‌سیم هوشمند JB-TB-TC5126W را می‌توان با آشکارسازهای حرارتی بی‌سیم نقطه‌ای، آشکارسازهای دود بی‌سیم، MCP، آشکارسازهای گاز قابل اشتعال بی‌سیم و غیره که توسط شرکت ما تولید می‌شود، مطابق با نیاز برای پاسخگویی به نیازهای مختلف مهندسی آتش‌نشانی مطابقت داد. لطفاً قبل از استفاده و کار با این پنل کنترل، این دفترچه راهنما را با دقت مطالعه کنید. پس از راه‌اندازی و پذیرش، این دفترچه راهنما باید توسط یک فرد خاص مراقبت شود و برای مراجعات بعدی به درستی نگهداری شود!

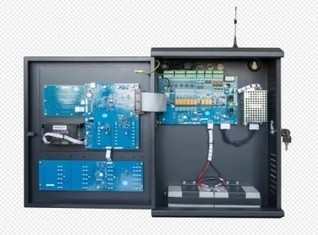

معرفی اجزای پنل کنترل
به منظور آشنایی بیشتر شما با پنل کنترل، در زیر به طور خلاصه اجزای اصلی پنل کنترل معرفی شده است:
· اصلیماژول کنترل
برد کنترل اصلی مسئول تجزیه و تحلیل و پردازش داده‌های اطلاعاتی است که توسط سایر اجزای سیستم منتقل می‌شود و با توجه به نتایج تجزیه و تحلیل داده‌ها، به سایر اجزای سیستم دستور می‌دهد تا دستورات مربوطه را اجرا کنند، مانند کنترل آلارم صوتی بلندگو و غیره.
·ماژول نمایشگر
اجزای نمایشگر رابط خروجی اصلی اطلاعات هشدار و همچنین رابط نگهداری و پرس و جو روزانه را ارائه می‌دهد.
·ماژول کلید
دکمه‌های ماتریسی در پنل کنترل استفاده می‌شوند که برای کاربران بسیار راحت است تا سیستم را راه‌اندازی و نگهداری کنند.
· Pماژول برق
ماژول منبع تغذیه برق را برای کل تجهیزات سیستم تامین می‌کند و سیگنال‌های خطای برق مانند خطای برق اصلی، خطای برق آماده به کار و ولتاژ پایین برق آماده به کار را ارائه می‌دهد و دارای قابلیت ضد تداخل خوبی است.
·ماژول بی‌سیم 470
ارتباط دو طرفه کدگذاری شده 470MHzFSK می‌تواند با 32 دستگاه بی‌سیم ارتباط برقرار کند.
· حلقهپنل کنترل
این پنل کنترل را می‌توان با 18 پنل کنترل حلقه هوشمند متصل کرد که سیم‌کشی کمتری دارد و قابلیت اطمینان بالایی دارد. هر کلید شروع/توقف در پنل راه‌اندازی کنترل آتش دستی را می‌توان با هر تجهیزات اتوبوسی که به سیستم متصل است، با تعریف مرتبط کرد و کنترل شروع/توقف تجهیزات اتصال اتوبوس را تکمیل کرد، بنابراین مشکلات ذاتی سیم‌کشی مهندسی، پیکربندی تجهیزات و نصب و اشکال‌زدایی سیستم یکپارچه اتصال هشدار را کاملاً حل می‌کند.
· پنل کنترل مستقیم
این پنل کنترل می‌تواند به یک پنل کنترل مستقیم سه سیمه 6 طرفه مجهز شود و عملکردهای تشخیص مدار باز و اتصال کوتاه خط خروجی را دارد که می‌تواند قابلیت اطمینان خود ماژول کنترل و اتصال آن به تجهیزات مهم را تا حد زیادی تضمین کند.
مشخصات فنی اصلی
| منبع تغذیه اصلی | AC220V(3.5A)، محدوده: +10％~-15％ |
| باتری | باتری سرب اسید 12V/3.3Ah x 2 |
| ظرفیت | 2 حلقه بی‌سیم 64 نقطه/حلقه 40 بخش شبکه |
| فرکانس رادیویی | توان انتقال<20dBm |
| باند فرکانسی | 470MHz |
| فاصله ارتباطی | ≤700m |
| محیط عملیاتی | دما 10℃~+55℃، رطوبت نسبی ≤95％ |
| ابعاد | 360x130x480mm |
پردازش اطلاعات خطا و غیرعادی و بررسی منظم
| شماره | خطا | دلیل | راه حل |
| 1 | بعد از راه‌اندازی نمایشگر یا نمایش غیرعادی وجود ندارد |
الف. منبع تغذیه غیرعادی است ب. اتصال ضعیف با کابل پنل نمایشگر |
الف. منبع تغذیه 24 ولت را بررسی کنید ب. کابل اتصال را بررسی کنید
|
| 2 | "خطای برق اصلی" پس از راه‌اندازی |
الف. برق AC وجود ندارد ب. فیوز AC سوخته است |
الف. سیم AC را بررسی و وصل کنید ب. فیوز AC را تعویض کنید (به برچسب برای پارامترها مراجعه کنید) |
| 3 | پس از راه‌اندازی، "خطای آماده به کار" نمایش داده می‌شود. |
الف. بیمه شکسته است ب. اتصال خط ضعیف ج. از دست دادن یا آسیب باتری |
الف. لوله ایمنی را تغییر دهید (به برچسب برای پارامترها مراجعه کنید) ب. جعبه برق را باز کنید و کانکتورهای مربوطه را بررسی کنید ج. پس از راه‌اندازی بیش از 8 ساعت تحت منبع تغذیه AC، در صورت عدم رفع خطا، باتری را تعویض کنید. |
| 4 | نمی‌تواند پنل نمایشگر خارجی را ثبت کند | خطای اتصال خط ارتباطی یا بد |
خط برق و خط ارتباطی پنل نمایشگر آتش را بررسی کنید
|
| 5 | چاپ نمی‌شود |
الف. برای چاپ تنظیم نشده است ب. اتصال بد کابل چاپگر ج. چاپگر خراب است. |
الف. تنظیمات را بازنشانی کنید ب. بررسی و اتصال خوب ج. چاپگر را تغییر دهید |
| 6 | پس از فشار دادن دکمه دستی پاسخ نمی‌دهد |
الف. وضعیت ممنوعیت دستی ب. اتصال بد کابل دیسک راه‌اندازی آتش دستی |
الف. حالت راه‌اندازی را بازنشانی کنید ب. بررسی و اتصال خوب |
| 7 | خرابی تجهیزات |
الف. قطع اتصال تجهیزات ب. تجهیزات آسیب دیده است |
الف. اتصال را بررسی کنید ب. تعویض تجهیزات
|
| 8 | خطای ساعت، خطای ذخیره‌سازی، خطای حلقه و غیره. |
الف. تداخل محیطی ب. پیری قطعات مربوطه |
الف. بررسی کنید که آیا اتصال زمین در شرایط خوبی است یا خیر ب. به بخش خدمات فنی ما اطلاع دهید |
مشخصات شرکت
شرکت فناوری هوشمند هنان ویگو، با مسئولیت محدود، که در سال 2015 تأسیس شد، یک شرکت تابعه مهم از شرکت گروه الکترونیک هانوی (شماره سهام: 300007) در زمینه خانه سالم و ایمن هوشمند و تجارت اینترنت اشیا است. شرکت فناوری هوشمند هنان ویگو، با مسئولیت محدود، با تکیه بر فناوری حسگر اصلی، بر روی آلارم گاز و دود، مانیتور کیفیت هوا، تستر الکل و محصولات آتش‌نشانی تمرکز دارد. بر اساس معرفی فناوری‌های برجسته از هر دو شرکت گروه الکترونیک هانوی و خارج از کشور، شرکت فناوری هوشمند هنان ویگو، با مسئولیت محدود، به یک شرکت نوآور با مجموعه طراحی، تحقیق و توسعه، تولید، فروش و خدمات تبدیل شده است. ما همیشه متعهد خواهیم بود که رهبر سخت‌افزار هوشمند شویم و محیط کار و زندگی ایمن، سالم، سازگار با محیط زیست و هوشمند را برای خانواده‌ها و کاربران در سراسر جهان فراهم کنیم.
سوالات متداول
سؤال 1: آیا شما تولید کننده هستید؟
پاسخ: (بله)
سؤال 2: زمان تحویل چقدر است؟
پاسخ: معمولاً
کنترل آتش: یک هفته کاری
کیفیت انبوه: سه هفته کاری
چراغ‌های اضطراری: دو هفته کاری
کیفیت انبوه: چهار هفته
سؤال 3: چگونه کالاها را ارسال می‌کنید و چقدر طول می‌کشد تا برسد؟
پاسخ: ما معمولاً توسط DHL، UPS، FedEx یا توسط هوا ارسال می‌کنیم. 3-5 روز پس از دریافت پرداخت.
سؤال 4: آیا می‌توانم سفارش نمونه داشته باشم؟
پاسخ: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می‌کنیم.
سؤال 5: آیا خدمات OEM ارائه می‌دهید؟
پاسخ: بله، ما می‌توانیم دستگاه را با توجه به درخواست شما طراحی کنیم.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
