پنل کنترل اعلام حریق هوشمند بی‌سیم برای ایمنی بلوک / خانه / مدرسه (موقعیت 64 نقطه)
پیشگفتار

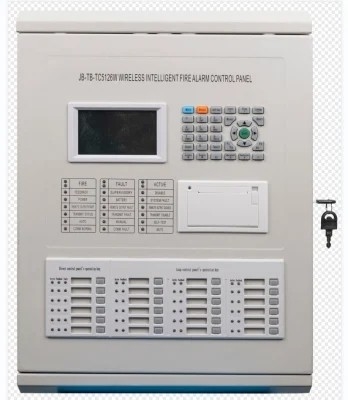

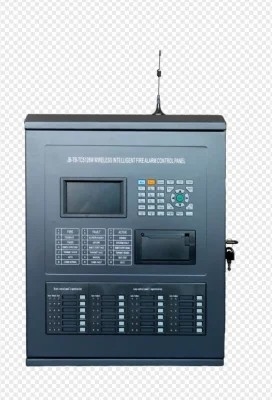

پنل کنترل اعلام حریق هوشمند بی‌سیم JB-TB-TC5126W نسل جدیدی از پنل کنترل اعلام حریق بی‌سیم یکپارچه هوشمند است که تحت بررسی کامل شرکت ما از تقاضای بازار حفاظت از آتش، خلاصه کردن تجربه مهندسی آتش‌نشانی شرکت در صنعت حفاظت از آتش برای سال‌های متمادی، و برآورده کردن کامل الزامات پنل کنترل اعلام حریق GB4717-2005، الزامات عمومی GA1151-2014 برای عملکرد ارتباطات بی‌سیم سیستم اعلام حریق و سیستم کنترل اتصال آتش GB16806-2006 طراحی و توسعه یافته است.
این پنل کنترل ساختار دیواری و طراحی مدولار را اتخاذ می‌کند و دارای مشخصات عملکرد کامل، قابلیت اطمینان بالا و پیکربندی انعطاف‌پذیر است. این سیستم از صفحه نمایش LCD رنگی استفاده می‌کند که کار با آن آسان، یادگیری و استفاده از آن آسان است. این پنل کنترل می‌تواند از طریق بی‌سیم به نقاط هشدار متصل شود. پنل کنترل اعلام حریق هوشمند بی‌سیم JB-TB-TC5126W می‌تواند با آشکارسازهای حرارتی بی‌سیم نقطه‌ای، آشکارسازهای دود بی‌سیم، MCP، آشکارسازهای گاز قابل اشتعال بی‌سیم و غیره که توسط شرکت ما تولید می‌شود، مطابق با نیازها برای پاسخگویی به نیازهای مختلف مهندسی آتش‌نشانی مطابقت داشته باشد. لطفاً قبل از استفاده و کار با این پنل کنترل، این دفترچه راهنما را با دقت مطالعه کنید. پس از راه‌اندازی و پذیرش، این دفترچه راهنما باید توسط یک فرد خاص مراقبت شود و برای مراجعات بعدی به درستی نگهداری شود!

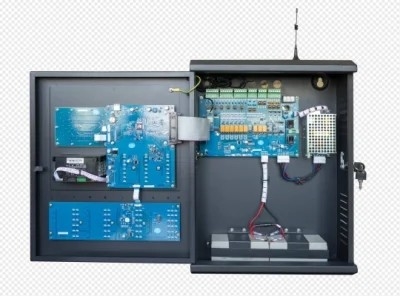

معرفی اجزای پنل کنترل
به منظور آشنایی بیشتر شما با پنل کنترل، در زیر اجزای اصلی پنل کنترل به طور خلاصه معرفی شده است:
· اصلیماژول کنترل
برد کنترل اصلی مسئول تجزیه و تحلیل و پردازش داده‌های اطلاعاتی است که توسط سایر اجزای سیستم منتقل می‌شود و با توجه به نتایج تجزیه و تحلیل داده‌ها، به سایر اجزای سیستم دستور می‌دهد تا دستورات مربوطه را اجرا کنند، مانند کنترل هشدار صوتی بلندگو و غیره.
·ماژول نمایشگر
اجزای نمایشگر رابط خروجی اصلی اطلاعات هشدار و همچنین رابط نگهداری و پرس و جو روزانه را فراهم می‌کند.
·ماژول کلید
دکمه‌های ماتریسی در پنل کنترل استفاده می‌شوند که برای کاربران برای راه‌اندازی و نگهداری سیستم بسیار راحت است.
·Pماژول ower
ماژول منبع تغذیه برق را برای کل تجهیزات سیستم تامین می‌کند و سیگنال‌های خطای برق مانند خطای برق اصلی، خطای برق آماده به کار و ولتاژ کم برق آماده به کار را فراهم می‌کند و دارای توانایی ضد تداخل خوبی است.
·ماژول بی‌سیم 470
ارتباط دو طرفه کدگذاری شده 470MHzFSK می‌تواند با 32 دستگاه بی‌سیم ارتباط برقرار کند.
·حلقهپنل کنترل
این پنل کنترل می‌تواند با 18 پنل کنترل حلقه هوشمند متصل شود که سیم‌کشی کمتری دارد و قابلیت اطمینان بالایی دارد. هر کلید شروع/توقف در پنل راه‌اندازی کنترل آتش دستی می‌تواند با هر تجهیزات اتوبوسی که به سیستم متصل است، با تعریف مرتبط شود و کنترل شروع/توقف تجهیزات اتصال اتوبوس را تکمیل کند، بنابراین مشکلات ذاتی سیم‌کشی مهندسی، پیکربندی تجهیزات و نصب و اشکال‌زدایی سیستم یکپارچه اتصال هشدار را کاملاً حل می‌کند.
·پنل کنترل مستقیم
این پنل کنترل می‌تواند به یک پنل کنترل مستقیم سه سیمه 6 طرفه مجهز شود و عملکردهای تشخیص مدار باز و اتصال کوتاه خط خروجی را دارد که می‌تواند قابلیت اطمینان خود ماژول کنترل و اتصال آن به تجهیزات مهم را تا حد زیادی تضمین کند.
مشخصات فنی اصلی
1 منبع تغذیه
منبع تغذیه اصلی: AC 220V (3.5A) محدوده ولتاژ +10% ~ -15%.
منبع تغذیه پشتیبان: باتری سرب اسید 12V/3.3Ah 2 باتری.
2 محیط عملیاتی
دما: -10℃ ~ +55℃.
رطوبت: ≤95%، غیر متراکم.
3 ظرفیت تجهیزات
تعداد حلقه‌ها: دو حلقه بی‌سیم.
تعداد اجزا در هر حلقه: 32 نقطه.
تعداد بخش‌های شبکه: 29.
4 الزامات سیستم سیم
باس CAN: جفت تابیده RVS با سطح مقطع ≥ 1.0mm.
5 پارامترهای فرکانس رادیویی
توان انتقال:< 20dBm
فاصله ارتباطی: ≤50 متر
باند فرکانس: 470 مگاهرتز
6 استانداردهای اجرا
استاندارد اجرایی: پنل کنترل اعلام حریق GB4717-2005
GA 1151-2014 الزامات عمومی برای عملکرد ارتباطات بی‌سیم سیستم اعلام حریق
سیستم کنترل اتصال آتش GB16806-2006
پردازش اطلاعات خطا و غیرعادی و بررسی منظم
| شماره | خطا | دلیل | راه حل |
| 1 | بعد از راه‌اندازی نمایشگر یا نمایش غیرعادی وجود ندارد |
الف. منبع تغذیه غیرعادی است ب. اتصال ضعیف با کابل پنل نمایشگر |
الف. منبع تغذیه 24 ولت را بررسی کنید ب. کابل اتصال را بررسی کنید
|
| 2 | بعد از راه‌اندازی "خرابی برق اصلی" نمایش داده می‌شود |
الف. برق AC وجود ندارد ب. فیوز AC سوخته است |
الف. سیم AC را بررسی و وصل کنید ب. فیوز AC را تعویض کنید (به برچسب برای پارامترها مراجعه کنید) |
| 3 | بعد از راه‌اندازی، "خرابی آماده به کار" نمایش داده می‌شود. |
الف. بیمه شکسته است ب. اتصال خط ضعیف ج. از دست دادن یا آسیب باتری |
الف. لوله ایمنی را تغییر دهید (به برچسب برای پارامترها مراجعه کنید) ب. جعبه برق را باز کنید و کانکتورهای مربوطه را بررسی کنید ج. پس از راه‌اندازی بیش از 8 ساعت تحت منبع تغذیه AC، در صورت عدم امکان رفع خطا، باتری را تعویض کنید. |
| 4 | نمی‌تواند پنل نمایشگر خارجی را ثبت کند | خطای اتصال خط ارتباطی یا بد |
خط برق و خط ارتباطی پنل نمایشگر آتش را بررسی کنید
|
| 5 | چاپ نمی‌کند |
الف. برای چاپ تنظیم نشده است ب. اتصال بد کابل چاپگر ج. چاپگر خراب است. |
الف. تنظیمات را بازنشانی کنید ب. بررسی و اتصال خوب ج. چاپگر را تغییر دهید |
| 6 | بعد از فشار دادن دکمه دستی پاسخی وجود ندارد |
الف. وضعیت ممنوعیت دستی ب. اتصال بد کابل دیسک راه‌اندازی آتش دستی |
الف. حالت راه‌اندازی را بازنشانی کنید ب. بررسی و اتصال خوب |
| 7 | خرابی تجهیزات |
الف. قطع اتصال تجهیزات ب. تجهیزات آسیب دیده است |
الف. اتصال را بررسی کنید ب. تعویض تجهیزات
|
| 8 | خطای ساعت، خطای ذخیره‌سازی، خطای حلقه و غیره. |
الف. تداخل محیطی ب. پیری قطعات مربوطه |
الف. بررسی کنید که آیا اتصال زمین در شرایط خوبی است یا خیر ب. به بخش خدمات فنی ما اطلاع دهید |
