حسگر فشار فلمی نازک انعطاف پذیر ZD10-100 برای زندگی بهتر
توضیحات

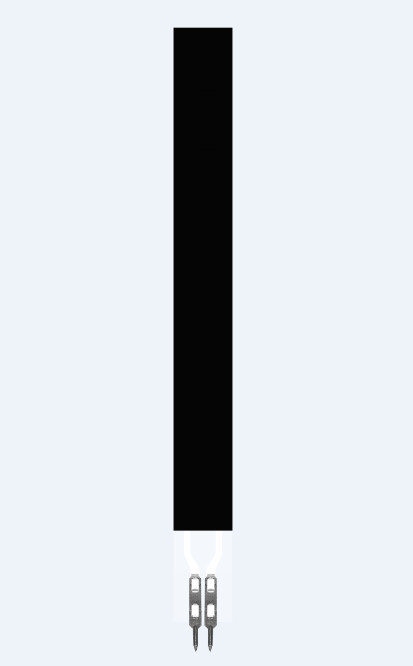

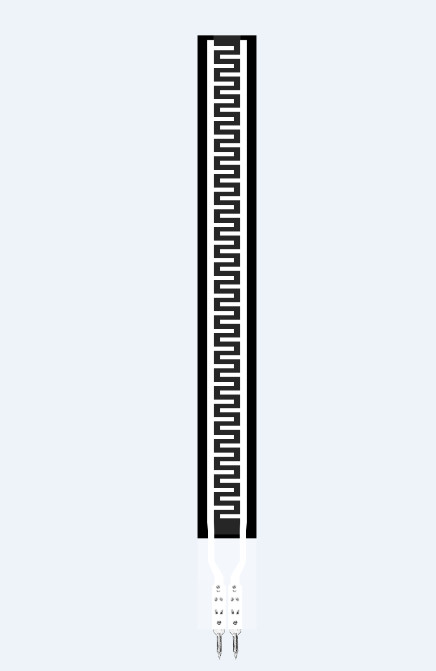

ZD10-100 سنسور فشار فیلم نازک انعطاف پذیر یک نوع جدید سنسور با حقوق مالکیت معنوی مستقل از فن آوری سنسور فشار انعطاف پذیر است.روی مواد نازک انعطاف پذیر با چسبندگی قوی چاپ شده استمقاومت خم و حساسیت بالا از مواد کاربردی انعطاف پذیر نانو، به طوری که به حساسیت بالا از تشخیص فشار.
سنسور فشار فیلم انعطاف پذیر یک سنسور مقاومتی است. مقاومت خروجی با افزایش فشار اعمال شده بر روی سطح سنسور کاهش می یابد.فشار می تواند از طریق یک رابطه فشار-مقاومت خاص اندازه گیری شود.
ZD10-100 به طور عمده برای تشخیص فشار کم در یک منطقه خاص استفاده می شود. نقطه پاسخ آن کمتر از 50g است،که می تواند به طور موثر فشار فشار و تغییر فشار را در سطح سنسور ZD10-100 تشخیص دهدمی تواند به طور گسترده ای در خانه هوشمند، الکترونیک مصرفی، الکترونیک خودرو و زمینه های دیگر استفاده شود
ویژگی ها
Ø بسیار نازک، ضخامت کمتر از 0.3mm
پکیج ضد آب انعطاف پذیر
مقاومت خم
Ø پاسخ سریع
Ø عمر طولانی،برابر تست فشار بیش از 1 میلیون بار
Ø تشخیص آسان سیگنال خروجی
Ø طول محصول، اندازه، بسته بندی پین، و غیره
Ø پارامترهای محدوده سنسور می تواند سفارشی شود
شاخص عملکرد
| مدل | ZD10-100 |
| محدوده | 0 تا 500 گرم |
| ضخامت | ≤0.3mm |
| ابعاد | مشخصات و توضیحات اندازه را ببینید |
| نقطه پاسخ1 | ≤50g |
| تکرار | ±5٪ ((50٪ بارگذاری شده) |
| سازگاری2 | ±15% ((بار از همان مدل) |
| هیسترز | +10% (RF+ - RF-) /RF+ |
| دوام | >یک میلیون بار |
| مقاومت اولیه | >10MΩ ((غیر بارگذاری شده) |
| زمان پاسخ | <1ms |
| زمان ادامه | <15ms |
| ولتاژ آزمایش | مقدار معمولی DC 3.3V |
| دمای کار | -20°C ~ 60°C |
| وام جهانی | هیچ محصولی |
| ESD | بی حسی |
ورق مرجع داده
| مدل | فشار/gf | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| ZD10-100 | مقاومت/KΩ | 10.29 | 5.34 | 3.98 | 3.32 | 2.98 | 2.82 | 2.66 | 2.55 | 2.47 | 2.43 |
توجه: منحنی در آیکون از داده های اندازه گیری شده در شرایط خاص گرفته شده است. رابطه منحنی فقط برای مرجع است.داده های واقعی باید پس از نصب بر اساس برنامه کاربردی خاص آزمایش شوند..
