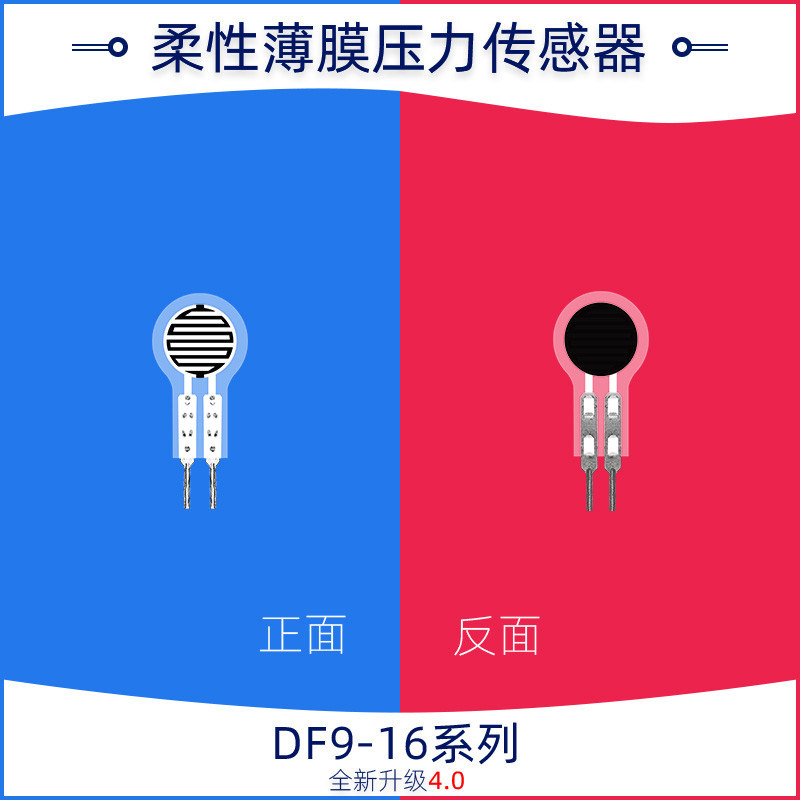

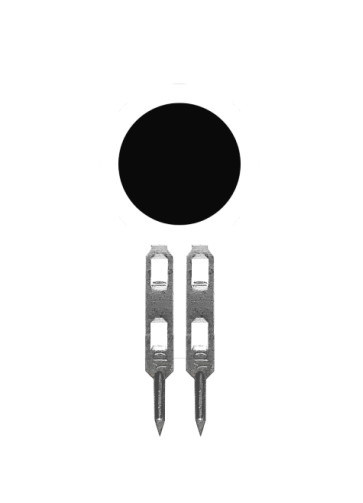

سنسور فشار فیلم نازک انعطاف پذیر سری DF9-16
توضیحات

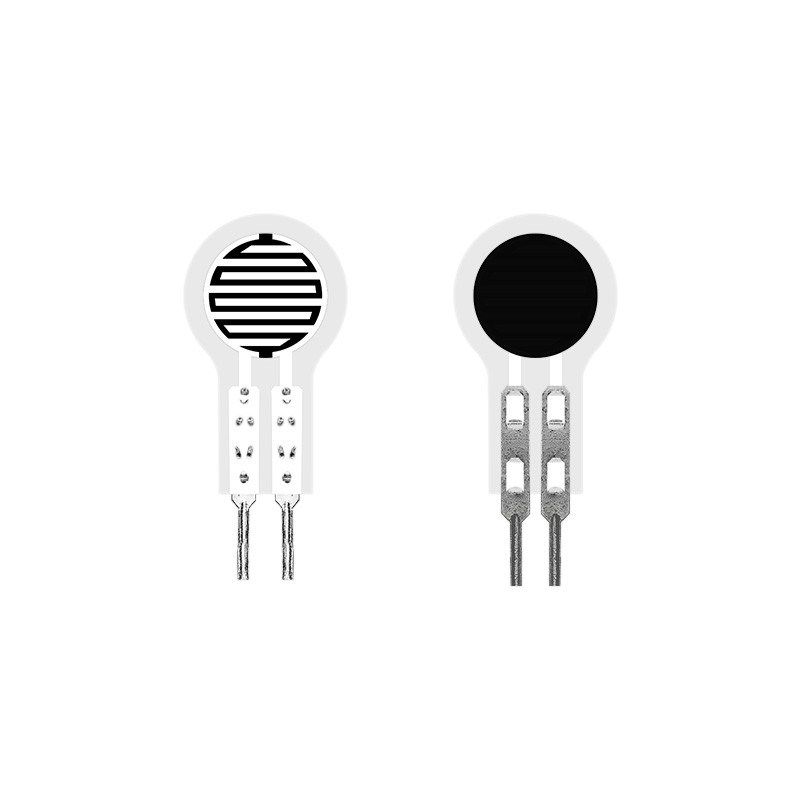

سنسور فشار فیلم نازک انعطاف پذیر سری DF9-16 نوع جدیدی از سنسور است که دارای حقوق مالکیت معنوی مستقل فناوری سنسور فشار انعطاف پذیر است. این سنسور بر روی مواد نازک و انعطاف پذیر با چسبندگی قوی، مقاومت در برابر خم شدن و حساسیت بالا از مواد نانو عملکردی انعطاف پذیر چاپ می شود تا به حساسیت بالایی در تشخیص فشار دست یابد.

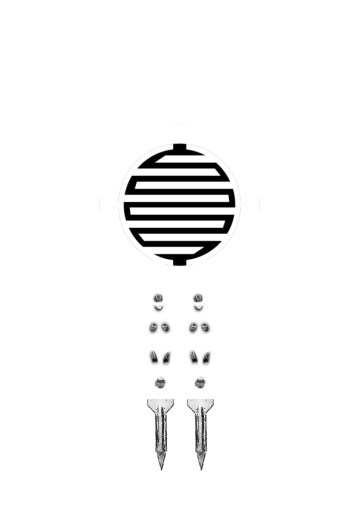

سنسور فشار فیلم نازک یک سنسور مقاومتی است. مقاومت خروجی با افزایش فشار بر روی سطح سنسور کاهش می یابد. فشار را می توان از طریق یک رابطه فشار-مقاومت خاص اندازه گیری کرد. این سنسور برای سناریوهای اندازه گیری فشار بر روی سطوح انعطاف پذیر مناسب است و می تواند به طور گسترده در خانه های هوشمند، لوازم الکترونیکی مصرفی، الکترونیک خودرو، تجهیزات پزشکی، کنترل صنعتی، ربات های هوشمند و سایر زمینه ها استفاده شود.
سری DF9-16 در حال حاضر دارای مدل های 500 گرم، 2 کیلوگرم، 5 کیلوگرم، 10 کیلوگرم، 20 کیلوگرم و سایر مدل های با محدوده های مختلف است.
ویژگی ها
Ø فوق العاده نازک، ضخامت کمتر از 0.3 میلی متر
Ø پاسخ سریع
Ø عمر طولانی، تست فشار بیش از 1 میلیون بار را پشت سر گذاشته است

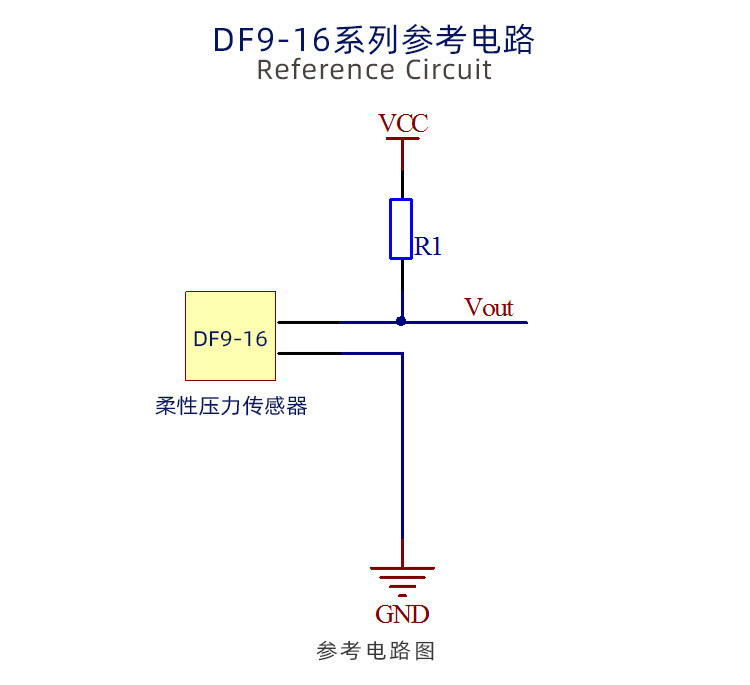

Ø مدار تشخیص ساده، آسان برای ادغام و استفاده
Ø مشخصات سنسور را می توان سفارشی کرد
Ø پارامترهای محدوده سنسور را می توان سفارشی کرد
Ø گواهی RoHS را دریافت کرده است
پارامترهای محصول
لوگو | اندازه (میلی متر) |
طول | 23.2 |
عرض | 10 |
منطقه حساس | φ7.8 |
فاصله پین | 2.54 |
تلرانس | 0.2 |
شاخص عملکرد
مدل | DF9-16@500g | DF9-16@2kg | DF9-16@5kg | DF9-16@10kg | DF9-16@20kg |
محدوده | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
ضخامت | ≤0.3mm | ||||
ابعاد | به مشخصات و توضیحات اندازه مراجعه کنید | ||||
نقطه پاسخیادداشت 1 | ≤20g | ≤300g | ≤700g | ||
تکرارپذیری | ±5%(50% بارگذاری شده) | ||||
سازگارییادداشت 2 | ±10%(دسته ای از یک مدل) | ||||
پسماند | +15% (RF+ - RF-)/RF+ | ||||
دوام | بیش از یک میلیون بار | ||||
مقاومت اولیه | بیش از 10MΩ(بدون بار) | ||||
زمان پاسخ | < 1ms | ||||
زمان بازیابی | < 15ms | ||||
ولتاژ تست | مقدار معمول DC 3.3V | ||||
دمای عملیاتی | -20℃ - 60℃ | ||||
EMI | تولید نمی شود | ||||
ESD | عدم حساسیت |
برگه مرجع داده
مدل: DF9-16@500g | مدل: DF9-16@2kg | مدل: DF9-16@5kg | مدل: DF9-16@10kg | مدل: DF9-16@20kg | |||||
فشار/کیلوگرم | مقاومت/kΩ | فشار/کیلوگرم | مقاومت/kΩ | فشار/کیلوگرم | مقاومت/kΩ | فشار/کیلوگرم | مقاومت/kΩ | فشار/کیلوگرم | مقاومت/kΩ |
0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 |
