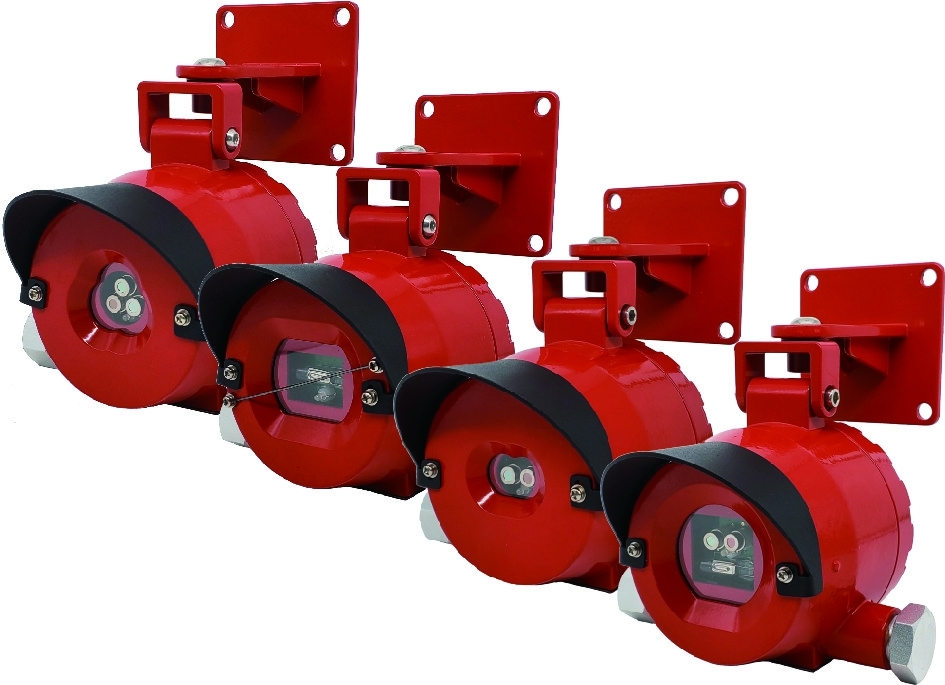

تشخیصدهنده شعله دوگانه مادون قرمز ضد آتش هوشمند برای مصارف صنعتی
1. مقدمه
تشخیصدهنده شعله دوگانه مادون قرمز FD10-IR2 یک نوع جدید از تجهیزات تشخیص حریق هوشمند است. این تشخیصدهندهها از 2 سنسور مادون قرمز با طول موجهای مختلف با فیلتر باند باریک استفاده میکنند. یک سنسور برای انعکاس طول موج مرکزی اطلاعات شعله استفاده میشود. سنسور دیگر برای نظارت بر سایر تابشهای مادون قرمز در محیط استفاده میشود. با ترکیب ویژگیهای چشمکزن شعله، تجزیه و تحلیل از طریق ریزپردازندههای پرسرعت و محاسبه با الگوریتمهای ریاضی، طیف تابشی با ویژگیهای شعله به عنوان یک هشدار آتشسوزی تأیید میشود.این تشخیصدهنده تداخل نور خورشید، رعد و برق، جوشکاری الکتریکی، تابش حرارتی، تداخل الکترومغناطیسی، لرزش مکانیکی و سایر تداخلها را سرکوب میکند، بنابراین به پاسخ سریع و شناسایی دقیق سیگنال شعله دست مییابد.
2. ویژگیهای اصلی
شیء تشخیص: شعله
محدوده طیف پاسخ: 4.3 میکرومتر، 5.0 میکرومتر
روش تشخیص: نمونهبرداری بلادرنگ از مسیر نوری
طولانیترین فاصله تشخیص میتواند به 50 متر برسد
استفاده از تراشه پردازش داده 32 بیتی با سرعت بالا، مصرف کم و عملکرد بالا
مقاومت عالی در برابر تداخل فرکانس رادیویی و الکترومغناطیسی
الگوریتم ثبت اختراع عالی، پاسخ سریع، پایداری بالا، توانایی قوی ضد هشدار کاذب
زاویه تشخیص 90 درجه
طولانیترین فاصله تشخیص میتواند به 50 متر برسد
تنظیمات حساسیت چند سطحی برای پاسخگویی به نیازهای موقعیتهای مختلف
میله مغناطیسی حساسیت را تنظیم میکند، نیازی به باز کردن پوشش در محل نیست
طراحی ضد انفجار، مناسب برای مناطق خطرناک در بسیاری از انواع سایتهای صنعتی
3. پارامترهای فنی
پاسخ طیفی | FD10-UV: 185~260 نانومتر |
FD10-IR2: 4.3 میکرومتر، 5.0 میکرومتر | |
FD10-IR3: 3.8 میکرومتر، 4.3 میکرومتر، 5.0 میکرومتر FD10-UVIR2: 185~260 نانومتر، 4.3 میکرومتر، 5.0 میکرومتر |
|
روش تشخیص | نمونهبرداری بلادرنگ از مسیر نوری |
نمایشگر | چراغهای LED |
نشانگر وضعیت | LED سبز برای نشان دادن عملکرد عادی چشمک میزند (تعداد چشمکها هر 3 ثانیه نشاندهنده سطح حساسیت است) |
LED قرمز همیشه روشن است تا یک هشدار را نشان دهد | |
روش عملیات | میله مغناطیسی، تنظیم حساسیت (4 سطح) |
خروجی سیگنال | 4-20mA آنالوگ |
رلههای غیرفعال (برای خطا و هشدار) | |
درجه Ex | ExdⅡC T6 Gb/ Ex tD A21 |
حفاظت از نفوذ | IP66 |
توان ورودی | DC24V±6V |
جریان کار | ≤30mA (DC24V) |
روش نصب | نصب دیواری یا بالابر یا لولهنگهدار |
زمان پاسخ |
FD10-IR2: ≤10s |
فاصله تشخیص |
FD10-UV: 30 متر، آتش هپتان N 0.3 متر×0.3 متر |
FD10-IR2: 50 متر، آتش هپتان N 0.3 متر×0.3 متر | |
RD10-IR3: 50 متر، آتش هپتان N 0.3 متر×0.3 متر | |
FD10-UVIR2: 50 متر، آتش هپتان N 0.3 متر×0.3 متر | |
دمای کار | FD10-UV: -20~60℃ |
FD10-IR2: -25~70℃ | |
FD10-IR3: -25~70℃ | |
FD10-UVIR2: -20~60℃ | |
میدان دید | FD10-UV: 120 درجه |
FD10-IR2: 100 درجه | |
FD10-IR3: 100 درجه | |
FD10-UVIR2: 100 درجه (IR) / 120 درجه (UV) | |
وزن | 1.5±0.2 کیلوگرم |
جنس بدنه | آلومینیوم ریختهگری بدون مس |
پیچ ورودی کابل | NPT1/2 |
رطوبت کار | ≤95%RH (بدون تراکم) |
