1. مقدمه

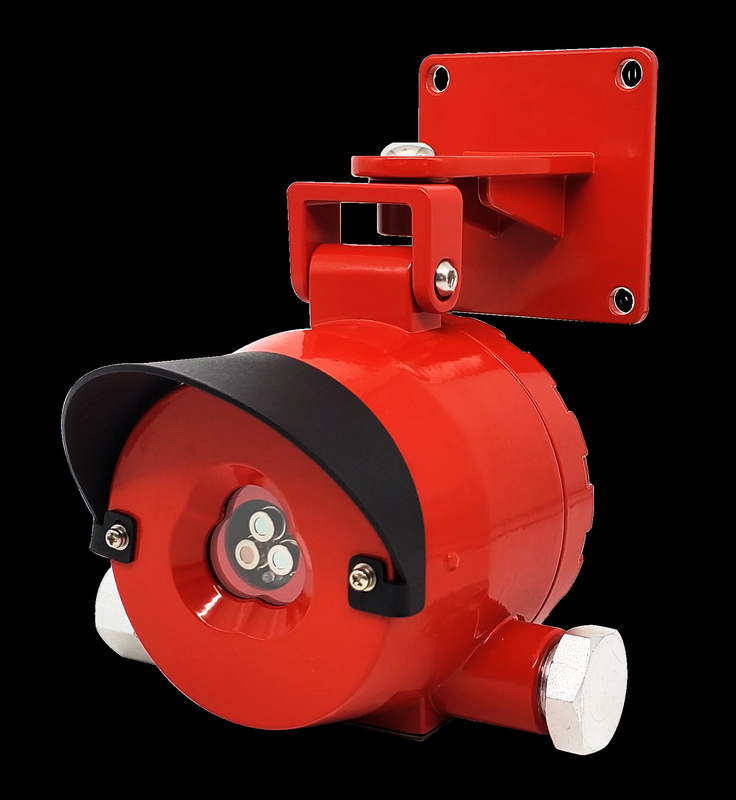

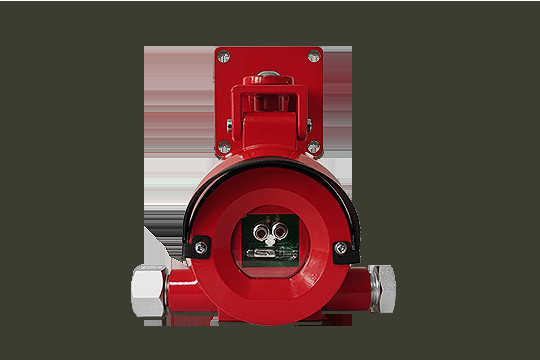

آشکارساز شعله مادون قرمز دوگانه FD10-IR2 یک نوع جدید از تجهیزات تشخیص حریق هوشمند است. این آشکارسازها از 2 سنسور مادون قرمز با طول موج های مختلف با فیلتر باند باریک استفاده می کنند. یک سنسور برای انعکاس طول موج مرکزی اطلاعات شعله استفاده می شود. سنسور دیگر برای نظارت بر سایر تشعشعات مادون قرمز در محیط استفاده می شود. با ترکیب با ویژگی های چشمک زن شعله، تجزیه و تحلیل از طریق ریزپردازنده های پرسرعت و محاسبه با الگوریتم های ریاضی، طیف تشعشعی با ویژگی های شعله به عنوان یک هشدار آتش سوزی تایید می شود.آشکارساز تداخل نور خورشید، رعد و برق، جوشکاری الکتریکی، تشعشعات حرارتی، تداخل الکترومغناطیسی، لرزش مکانیکی و سایر تداخلات را سرکوب می کند، بنابراین به پاسخ سریع و شناسایی دقیق سیگنال شعله دست می یابد.
2. ویژگی های اصلی
شیء تشخیص: شعله
محدوده طیف پاسخ: 4.3μm، 5.0μm
روش تشخیص: نمونه برداری بلادرنگ از مسیر نوری
طولانی ترین فاصله تشخیص می تواند به 50 متر برسد
با استفاده از تراشه پردازش داده 32 بیتی با سرعت بالا، کم مصرف و با کارایی بالا
مقاومت عالی در برابر تداخل فرکانس رادیویی و الکترومغناطیسی
الگوریتم ثبت اختراع عالی، پاسخ سریع، پایداری بالا، توانایی قوی ضد هشدار کاذب
زاویه تشخیص 90°
طولانی ترین فاصله تشخیص می تواند به 50 متر برسد
تنظیمات حساسیت چند سطحی برای پاسخگویی به نیازهای موقعیت های مختلف
میله مغناطیسی حساسیت را تنظیم می کند، نیازی به باز کردن پوشش در محل نیست
طراحی ضد انفجار، مناسب برای مناطق خطرناک در بسیاری از انواع سایت های صنعتی
3. پارامترهای فنی

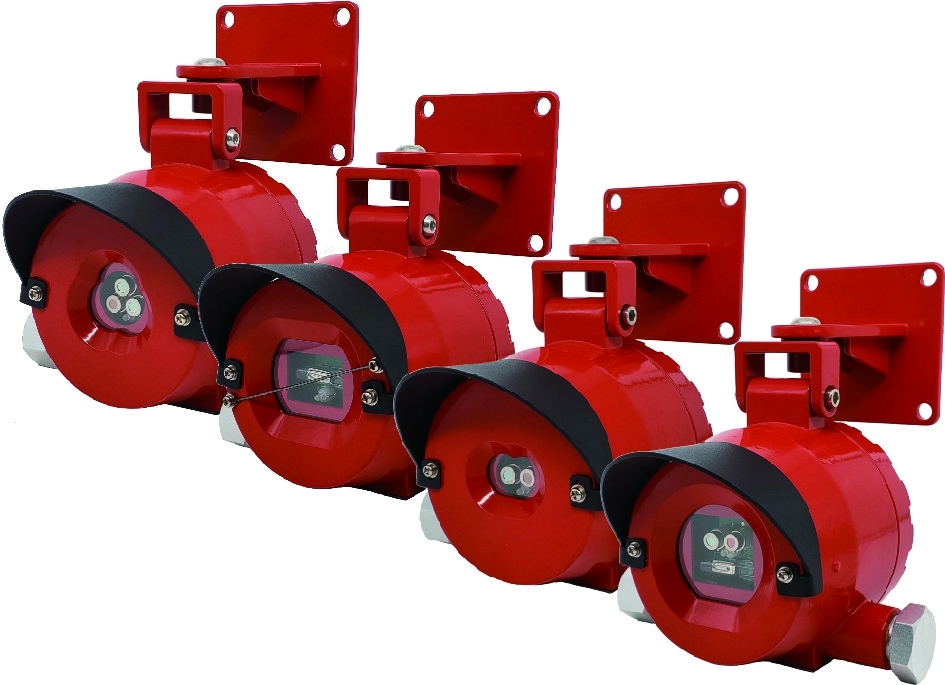

| پاسخ طیفی | FD10-UV: 185~260nm |
| FD10-IR2: 4.3μm، 5.0μm | |
|
FD10-IR3: 3.8μm، 4.3μm، 5.0μm FD10-UVIR2: 185~260nm، 4.3μm، 5.0μm |
|
| روش تشخیص | نمونه برداری بلادرنگ از مسیر نوری |
| صفحه نمایش | چراغ های LED |
| نشانگر وضعیت | LED سبز برای نشان دادن عملکرد عادی چشمک می زند (تعداد چشمک ها هر 3 ثانیه نشان دهنده سطح حساسیت است) |
| LED قرمز همیشه برای نشان دادن هشدار روشن می شود | |
| روش عملیات | میله مغناطیسی، تنظیم حساسیت (4 سطح) |
| خروجی سیگنال | 4-20mA آنالوگ |
| رله های غیرفعال (برای خطا و هشدار) | |
| درجه Ex | ExdⅡC T6 Gb/ Ex tD A21 |
| حفاظت از نفوذ | IP66 |
| ورودی برق | DC24V±6V |
| جریان کار | ≤30mA (DC24V) |

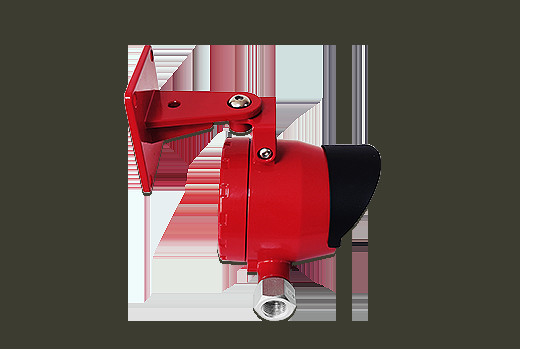

| روش نصب | نصب دیواری یا بالابر یا لوله نگهدارنده |
| زمان پاسخ |
FD10-IR2: ≤10s |
|
فاصله تشخیص |
FD10-UV: 30m، آتش هپتان 0.3m×0.3m N |
| FD10-IR2: 50m، آتش هپتان 0.3m×0.3m N | |
| RD10-IR3: 50m، آتش هپتان 0.3m×0.3m N | |
| FD10-UVIR2: 50m، آتش هپتان 0.3m×0.3m N | |
| دمای کار | FD10-UV: -20~60℃ |
| FD10-IR2: -25~70℃ | |
| FD10-IR3: -25~70℃ | |
| FD10-UVIR2: -20~60℃ | |
| میدان دید | FD10-UV: 120° |
| FD10-IR2: 100° | |
| FD10-IR3: 100° | |
| FD10-UVIR2: 100°(IR) / 120° (UV) | |
| وزن | 1.5±0.2kg |
| جنس محفظه | آلومینیوم ریخته گری بدون مس |
| پیچ ورودی کابل | NPT1/2 |
| رطوبت کار | ≤95%RH (بدون تراکم) |
4. مشخصات شرکت
شرکت فناوری هوشمند هنان ویگو، با مسئولیت محدود، که در سال 2015 تاسیس شد، یک شرکت تابعه مهم از شرکت گروه الکترونیک هانوی (شماره سهام: 300007) در زمینه خانه سالم و ایمن هوشمند و تجارت اینترنت اشیا است. شرکت فناوری هوشمند هنان ویگو، با مسئولیت محدود، با تکیه بر فناوری حسگر اصلی، بر روی هشدار گاز و دود، مانیتور کیفیت هوا، تست کننده الکل و محصولات آتش نشانی تمرکز دارد. بر اساس معرفی فناوری های برجسته از هر دو شرکت گروه الکترونیک هانوی و خارج از کشور، شرکت فناوری هوشمند هنان ویگو، با مسئولیت محدود، به یک شرکت نوآور با مجموعه ای از طراحی، تحقیق و توسعه، تولید، فروش و خدمات تبدیل شده است. ما همیشه متعهد خواهیم بود که رهبر سخت افزار هوشمند شویم و محیط کار و زندگی ایمن، سالم، سازگار با محیط زیست و هوشمند را برای خانواده ها و کاربران در سراسر جهان فراهم کنیم.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
