سنسور فشار فیلم انعطاف پذیر هوشمند سنسور چند نقطه ای نوع واریستور کفی هوشمند
شرح
سنسور فشار فیلم انعطاف پذیر ZNX-01نوع جدیدی از حسگر است که از فناوری سنجش فشار انعطاف پذیر با حقوق مالکیت معنوی مستقل استفاده می کند.مواد نانو عملکردی انعطاف پذیر را با چسبندگی قوی، مقاومت خمشی و حساسیت بالا بر روی مواد انعطاف پذیر و سبک چاپ می کند.، به طوری که می تواند به تشخیص با حساسیت بالا توزیع فشار کف پا دست یابد.
سنسور فشار فیلم انعطاف پذیر ZNX-01 یک سنسور مقاومتی است.با افزایش فشار اعمال شده به سطح سنسور، مقاومت خروجی کاهش می یابد.از طریق یک رابطه فشار-مقاومت خاص، فشار را می توان اندازه گیری کرد.سنسور ZNX-01 را برای کف پا تنظیم کنید، می‌تواند فشار کف پا را زمانی که بدن انسان ایستاده و راه می‌رود تشخیص دهد، و داده‌های تشخیص را می‌توان برای تجزیه و تحلیل فشار کف پا استفاده کرد.
امکانات
Ø فوق العاده نرم، ضخامت کمتر از 0.3 میلی متر
Ø ادغام آسان
Ø سرعت پاسخگویی سریع و وضوح بالا
Ø طول عمر طولانی، بیش از 1 میلیون بار تست مطبوعات را گذراند
Ø تشخیص سیگنال خروجی آسان است
Ø ضد آب، ضد رطوبت، قابل تنفس
شاخص عملکرد
| مدل | ZNX-01 |
| دامنه | 0 تا 10 کیلوگرم |
| ضخامت | ≤0.45 میلی متر |
| بعد، ابعاد، اندازه | توضیحات مشخصات اندازه را ببینید (قابل تنظیم) |
| نقطه پاسختوجه داشته باشید1 | ≤400 گرم |
| ماندگاری | ＞یک میلیون بار |
| مقاومت اولیه | ＞10MΩ (بدون بارگیری) |
| زمان پاسخ | ＜1 میلی‌ثانیه |
| زمان از سرگیری | ＜15 میلی‌ثانیه |
| ولتاژ تست | مقدار معمولی DC 3.3V |
| دمای عملیاتی | -20 ℃ ~ 60 ℃ |
| EMI | بدون تولید |
| ESD | عدم حساسیت |

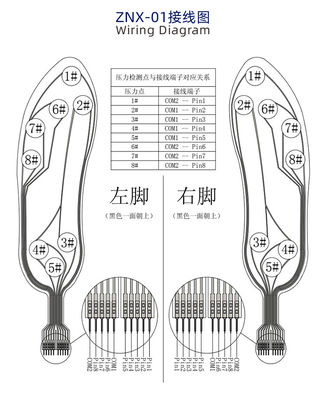

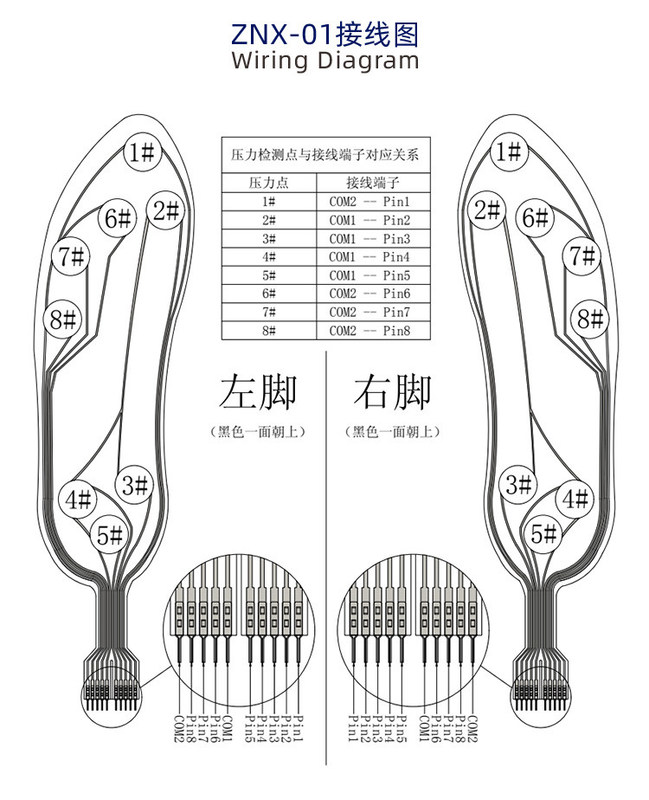

| لوگو | طول | عرض | منطقه حساس | پین زمین | تحمل |
| اندازه (میلی متر) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |
1. سنسور فشار لایه نازک انعطاف پذیر ZNX-01 یک جزء غیر قطبی است، هیچ جهتی در مدار وجود ندارد. هنگام استفاده، لطفاً ناحیه حساس به فشار سنسور را روی یک سطح صاف و محکم قرار دهید.استفاده از سنسور بر روی یک سطح منحنی یا نامنظم باعث می شود که حسگر در ابتدا رسانا شود، یعنی در حالت "پاسخ" زمانی که فشاری وجود ندارد.در این حالت، مقاومت خروجی سنسور همچنان می تواند به تغییرات فشار پاسخ دهد و رابطه مربوطه دیگر برای برگه داده مرجع قابل اعمال نیست.
2. اگر سطح نگهدارنده و سطح اعمال کننده نیرو هر دو سطوح سفت و سخت باشند و سطح تماس بزرگتر از ناحیه حساس سنسور باشد، به دلیل ساختار خود سنسور، پاسخ فشار ممکن است کوچک و ناپایدار باشد.یک پد لاستیکی نرم گرد باید به مرکز ناحیه حساس چسبانده شود، قطر کمی کوچکتر از ناحیه حساس است و این ناحیه باید بیشتر از 60٪ منطقه حساس باشد.
3. می توانید از نوار دو طرفه برای تثبیت سنسور روی سطح نگهدارنده استفاده کنید.توجه داشته باشید که سطح نگهدارنده قبل از چسباندن مرتب و تمیز باشد.توصیه می شود از نوار دو طرفه برند 3M استفاده کنید.ارائه خدمات سفارشی؛
4. پس از اینکه سنسور تحت فشار قرار گرفت و فشار را حفظ کرد، مقدار مقاومت خروجی در طول زمان کمی تغییر می کند، معمولاً در 5٪.این خطا را می توان با روش کالیبراسیون زمان کاهش داد.در عملیات کالیبراسیون، زمان انتظار پس از اعمال فشار با زمان انتظار در کاربردهای واقعی مطابقت دارد.از آنجایی که وضعیت نیروی سنسور در سناریوهای کاربردی مختلف متفاوت است، توصیه می شود که کاربر حسگر را مطابق با سناریوی کاربردی واقعی مرتب کند و پارامترهای دریفت را توسط خود آزمایش کند.
