Extreme Sensitive SI4-G Pressure Sensor Thin Film 0.25mm Thick

سنسور فشار بسیار حساس SI4-G لایه نازک 0.25 میلی متر ضخامت

محصولات - دستگاه تست الکل تنفسی
  • برجسته

    فیلم نازک سنسور فشار SI4 G

    ,

    فیلم نازک سنسور فشار 0.25 میلی متر

    ,

    مبدل فشار لایه نازک 0.25 میلی متر

  • مواد
    پلیمر
  • دامنه
    5 کیلوگرم
  • نوع مدل خروجی
    سنسور آنالوگ
  • ولتاژ کاری
    3.3 ولت
  • اصل کار
    حسگرهای زیستی
  • نام محصول
    سنسور فشار لایه نازک SI4-G
  • OEM/ODM
    پشتیبانی
  • پست الکترونیک
    sales@wgsensor.com
  • واتساپ
    +8613333637163
  • محل منبع
    چین
  • نام تجاری
    WG Sensor™
  • گواهی
    CE RoHS
  • شماره مدل
    سنسور فشار لایه نازک SI4-G
  • مقدار حداقل تعداد سفارش
    49 عدد
  • قیمت
    1-49pcs/2.5USD ~ 50-2000pcs/2.0USD (Negotiable)
  • جزئیات بسته بندی
    جعبه هدیه، کارتن تک
  • زمان تحویل
    5-10 روز کاری
  • شرایط پرداخت
    T/T، L/C، Western Union، MoneyGram
  • قابلیت ارائه
    1000000 عدد / در سال

سنسور فشار بسیار حساس SI4-G لایه نازک 0.25 میلی متر ضخامت

  • Extreme Sensitive SI4-G Pressure Sensor Thin Film 0.25mm Thick
  • Extreme Sensitive SI4-G Pressure Sensor Thin Film 0.25mm Thick
  • Extreme Sensitive SI4-G Pressure Sensor Thin Film 0.25mm Thick
  • Extreme Sensitive SI4-G Pressure Sensor Thin Film 0.25mm Thick
  • Extreme Sensitive SI4-G Pressure Sensor Thin Film 0.25mm Thick
دریافت قیمت اکنون تماس بگیرید

واکنش حساس بسیار حساس سنسور فشار لایه نازک انعطاف پذیر میکرو قلم الکترونیکی piezoresistive



شرح

سنسور فشار لایه نازک انعطاف پذیر SI4-Gنوع جدیدی از سنسور با حقوق مالکیت معنوی مستقل از فناوری سنسور فشار انعطاف پذیر است.این بر روی مواد نازک انعطاف پذیر با چسبندگی قوی، مقاومت خمشی و حساسیت بالای مواد کاربردی نانو انعطاف پذیر چاپ می شود تا به حساسیت بالایی در تشخیص فشار دست یابد.
سنسور فشار فیلم انعطاف پذیر یک سنسور مقاومتی است.مقاومت خروجی با افزایش فشار اعمال شده به سطح سنسور کاهش می یابد.فشار را می توان از طریق یک رابطه فشار-مقاومت خاص اندازه گیری کرد.
سنسور فشار فیلم انعطاف پذیر SI4-G عمدتاً در تحریک فشار و تشخیص قلم های الکترونیکی استفاده می شود.در پشت هسته قلم نصب شده است.هنگامی که کاربر با خودکار الکترونیکی می نویسد، می تواند تغییر فشار نوشتن را تشخیص دهد.پس از پردازش الگوریتم، تشخیص دست خط می تواند محقق شود.، تصحیح وضعیت بدن و سایر عملکردها، سیگنال را می توان از طریق یک مدار ساده جمع آوری کرد.


امکانات


Ø فوق العاده نازک، ضخامت کمتر از 0.25 میلی متر

Ø مقاومت خمشی

Ø پاسخ سریع

Ø عمر طولانی، بیش از 1 میلیون بار تست فشار را گذراند

Ø تشخیص سیگنال خروجی آسان است

Ø طول محصول قابل تنظیم، اندازه، بسته پین ​​و غیره

Ø پارامترهای محدوده سنسور قابل تنظیم


شاخص عملکرد



مدل SI4-G
دامنه 0 تا 500 گرم
ضخامت ≤0.25 میلی متر
بعد، ابعاد، اندازه مشخصات و توضیحات اندازه را ببینید
نقطه پاسخ ≤30 گرم
تکرارپذیری ±10% (50% بارگیری شده)
ثبات ± 20٪ (دسته ای از همان مدل)
هیسترزیس + 10٪ (RF+- RF-)/RF+
دوام ＞یک میلیون بار
مقاومت اولیه ＞10MΩ (بدون بارگیری)
زمان پاسخ 1 میلی‌ثانیه
زمان از سرگیری ＜15 میلی‌ثانیه
ولتاژ تست مقدار معمولی DC 3.3V
دمای عملیاتی -20℃ تا 60℃
EMI بدون تولید
ESD عدم حساسیت

برگه مرجع داده


مدل فشار/گرم 50 100 150 200 250 300 350 400 450 500
SIG-4 مقاومت/KΩ 5.26 3.24 2.47 2.10 1.85 1.66 1.55 1.45 1.38 1.33




مدار مرجع

سنسور فشار بسیار حساس SI4-G لایه نازک 0.25 میلی متر ضخامت 0

دستورالعمل ها



  • سنسور فشار لایه نازک انعطاف پذیر SI4 یک جزء غیر قطبی است، هیچ جهتی در مدار وجود ندارد.
  • هنگام استفاده، لطفاً ناحیه حساس به فشار سنسور را روی یک سطح صاف و محکم قرار دهید.استفاده از سنسور بر روی یک سطح منحنی یا نامنظم، حسگر را در ابتدا رسانا می‌کند، یعنی زمانی که فشاری وجود ندارد، در حالت «پاسخ» قرار می‌گیرد.در این حالت، مقاومت خروجی سنسور همچنان می تواند به تغییرات فشار پاسخ دهد و رابطه مربوطه دیگر برای برگه داده مرجع قابل اعمال نیست.
  • اگر سطح نگهدارنده و سطح اعمال کننده نیرو هر دو سطوح سفت و سخت باشند و سطح تماس بزرگتر از ناحیه حساس سنسور باشد، به دلیل ساختار خود سنسور، پاسخ فشار ممکن است کوچک و ناپایدار باشد.یک پد لاستیکی نرم گرد باید به مرکز ناحیه حساس چسبانده شود، قطر کمی کوچکتر از ناحیه حساس است و این ناحیه باید بیشتر از 60٪ منطقه حساس باشد.
  • می توانید از نوار چسب دو طرفه برای ثابت کردن سنسور روی سطح نگهدارنده استفاده کنید.توجه داشته باشید که سطح نگهدارنده قبل از چسباندن مرتب و تمیز باشد.توصیه می شود از نوار دو طرفه برند 3M استفاده کنید.ارائه خدمات سفارشی؛

پس از اینکه سنسور تحت فشار قرار گرفت و فشار را حفظ کرد، مقدار مقاومت خروجی در طول زمان کمی تغییر می کند، معمولاً در 5٪.این خطا را می توان با روش کالیبراسیون زمان کاهش داد.در عملیات کالیبراسیون، زمان انتظار پس از اعمال فشار با زمان انتظار در کاربردهای واقعی مطابقت دارد.از آنجایی که وضعیت نیروی سنسور در سناریوهای کاربردی مختلف متفاوت است، توصیه می‌شود که کاربر حسگر را مطابق با سناریوی کاربردی واقعی مرتب کند و پارامترهای دریفت را توسط خود آزمایش کند.

اطلاعیه ها

  • هنگام استفاده از سنسور، سعی کنید بار را به طور یکنواخت دریافت کنید و از تماس مستقیم اشیاء تیز با سنسور خودداری کنید.
  • استفاده بیش از حد باعث کاهش عملکرد سنسور یا حتی تخریب سنسور می شود.
  • ترمینال سنسور از مواد مس و قلع اندود ساخته شده است و سرب بر اساس نیاز قابل جوشکاری است.لازم به ذکر است که دمای لحیم کاری نباید خیلی زیاد باشد، توصیه می شود از 300 درجه سانتیگراد و زمان تماس از 1 ثانیه تجاوز نکند تا از ذوب شدن دمای بالا و تغییر شکل لایه لایه جلوگیری شود. .
جزئیات

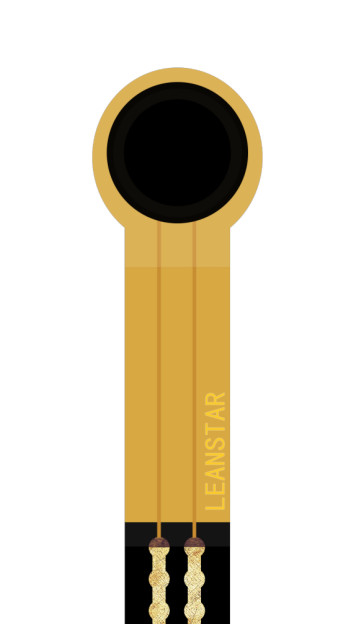

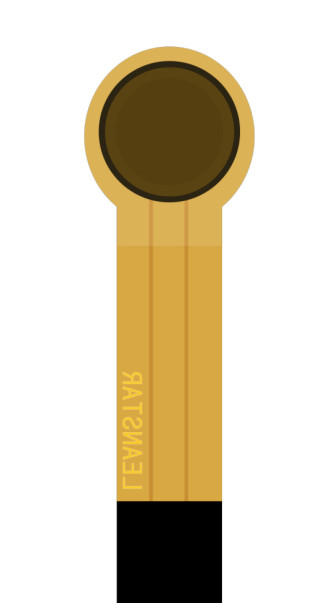

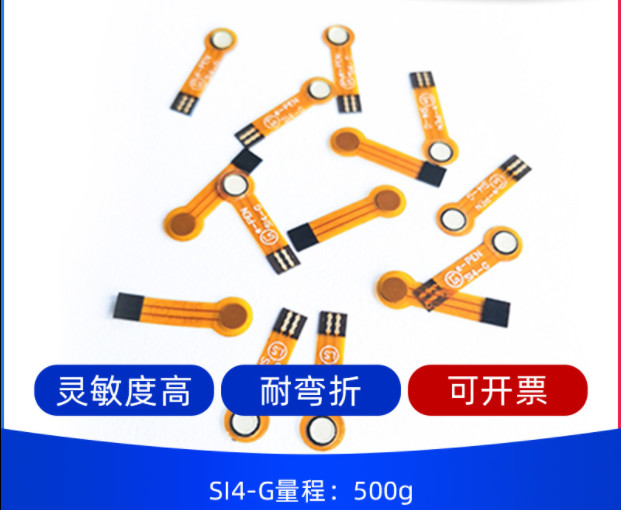

سنسور فشار بسیار حساس SI4-G لایه نازک 0.25 میلی متر ضخامت 1سنسور فشار بسیار حساس SI4-G لایه نازک 0.25 میلی متر ضخامت 2سنسور فشار بسیار حساس SI4-G لایه نازک 0.25 میلی متر ضخامت 3

درباره ما

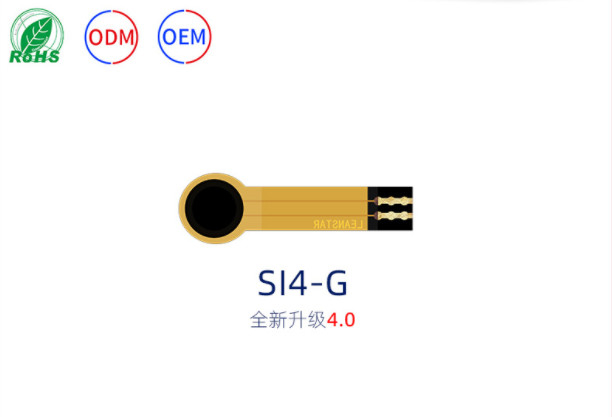

سنسور فشار بسیار حساس SI4-G لایه نازک 0.25 میلی متر ضخامت 4

Henan Weiguo Intelligent Technology Co.، LTD.، که در سال 2015 تأسیس شد، یکی از زیرمجموعه های مهم شرکت Hanwei Electronics Group (شماره سهام: 300007) در زمینه خانه های هوشمند سالم، ایمن و تجارت اینترنت اشیا است.Henan Weiguo Intelligent Technology Co.، LTD.، با تکیه بر فناوری سنسور اصلی، بر زنگ هشدار گاز و دود، نظارت بر کیفیت هوا، تستر الکل و محصولات آتش نشانی تمرکز دارد.شرکت فناوری هوشمند هنان ویگو، با مسئولیت محدود، بر اساس معرفی فناوری های ویژه از شرکت هانوی الکترونیکس گروه الکترونیک و خارج از کشور، با مجموعه ای از طراحی، توسعه تحقیق و توسعه، تولید، فروش و خدمات به یک شرکت نوآور تبدیل شده است.ما همیشه متعهد خواهیم بود که در سخت افزار هوشمند پیشرو باشیم و محیط کار و زندگی ایمن، سالم، سازگار با محیط زیست و هوشمند را برای خانواده ها و کاربران در سراسر جهان فراهم کنیم.

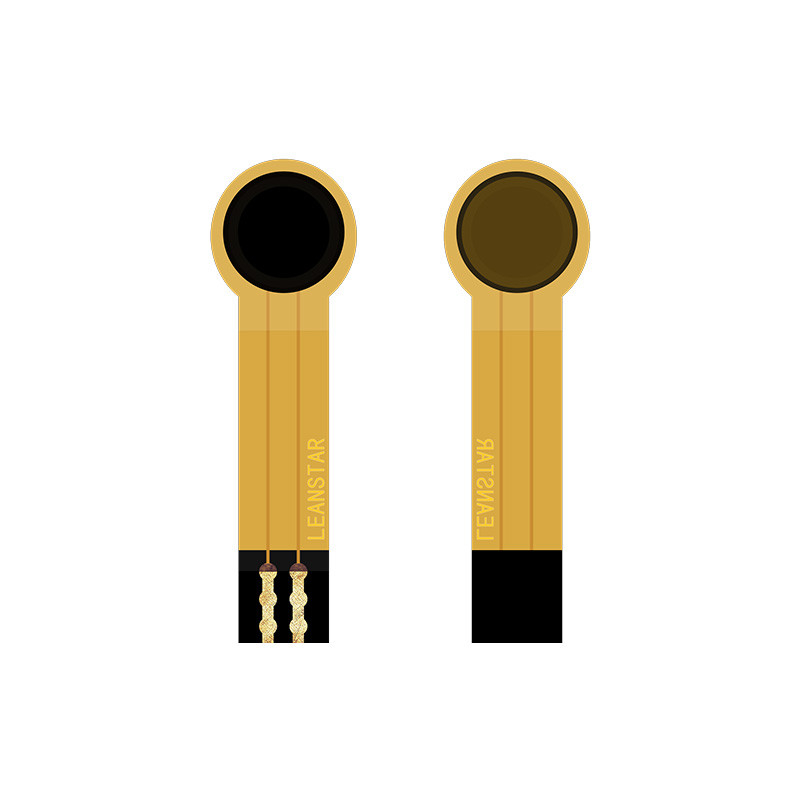

سنسور فشار بسیار حساس SI4-G لایه نازک 0.25 میلی متر ضخامت 5
