حسگر فشار لایه نازک انعطاف پذیر ZD10-100 برای زندگی بهتر با تجربه فوق العاده
شرح
سنسور فشار لایه نازک انعطاف پذیر ZD10-100 نوع جدیدی از سنسور با حقوق مالکیت معنوی مستقل از فناوری سنسور فشار انعطاف پذیر است.این بر روی مواد نازک انعطاف پذیر با چسبندگی قوی، مقاومت خمشی و حساسیت بالای مواد کاربردی نانو انعطاف پذیر چاپ می شود تا به حساسیت بالایی در تشخیص فشار دست یابد.
سنسور فشار فیلم انعطاف پذیر یک سنسور مقاومتی است.با افزایش فشار اعمال شده به سطح سنسور، مقاومت خروجی کاهش می یابد.فشار را می توان از طریق یک رابطه فشار-مقاومت خاص اندازه گیری کرد.
ZD10-100 عمدتا برای تشخیص فشار کوچک در یک منطقه خاص استفاده می شود.نقطه پاسخ آن کمتر از 50 گرم است که می تواند به طور موثر ماشه فشار و تغییر فشار را در سطح سنسور ZD10-100 تشخیص دهد.می تواند به طور گسترده در خانه های هوشمند، لوازم الکترونیکی مصرفی، الکترونیک خودرو و سایر زمینه ها استفاده شود
امکانات
Ø فوق العاده نازک، ضخامت کمتر از 0.3 میلی متر
Ø بسته ضد آب انعطاف پذیر
Ø مقاومت خمشی
Ø پاسخ سریع
Ø عمر طولانی، بیش از 1 میلیون بار تست فشار را گذراند
Ø تشخیص سیگنال خروجی آسان است
Ø طول محصول قابل تنظیم، اندازه، بسته پین و غیره
Ø پارامترهای محدوده سنسور را می توان سفارشی کرد
شاخص عملکرد
| مدل |
ZD10-100 |
| دامنه |
0 تا 500 گرم |
| ضخامت |
≤0.3 میلی متر |

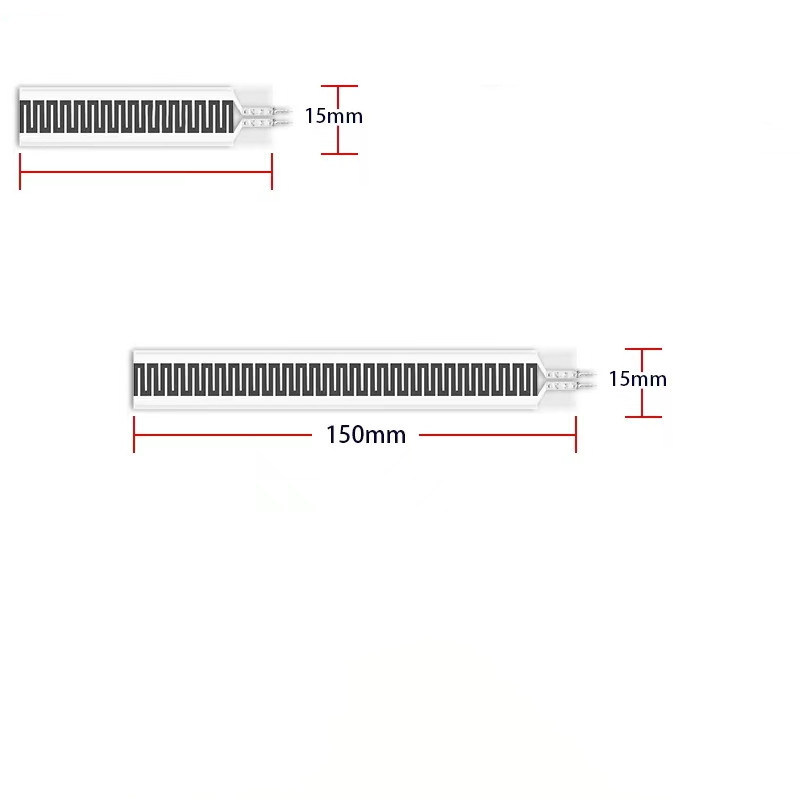

| بعد، ابعاد، اندازه |
مشخصات و توضیحات اندازه را ببینید |
| نقطه پاسخ1 |
≤50 گرم |
| تکرارپذیری |
± 5% (50% بارگیری شده) |
| ثبات2 |
± 15٪ (دسته ای از همان مدل) |
| هیسترزیس |
+10٪ (RF+ - RF-)/RF+ |
| ماندگاری |
＞یک میلیون بار |
| مقاومت اولیه |
＞10MΩ (بدون بارگیری) |
| زمان پاسخ |
＜1 میلی‌ثانیه |
| زمان از سرگیری |
＜15 میلی‌ثانیه |
| ولتاژ تست |
مقدار معمولی DC 3.3V |
| دمای عملیاتی |
-20 ~ 60 ℃ |
| EMI |
بدون تولید |
| ESD |
عدم حساسیت |
برگه مرجع داده
| مدل |
فشار/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
مقاومت/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
توجه: منحنی در نماد از داده های اندازه گیری شده در شرایط خاص ترسیم می شود.رابطه منحنی فقط برای مرجع است.داده های واقعی باید پس از نصب مطابق با برنامه خاص آزمایش شوند.
مدار مرجع
دستورالعمل ها
- سنسور فشار انعطاف پذیر ZD10-100 یک جزء غیر قطبی است، هیچ جهتی در مدار وجود ندارد.
- هنگام استفاده، لطفاً ناحیه حساس به فشار سنسور را روی یک سطح صاف و محکم قرار دهید.استفاده از سنسور بر روی یک سطح منحنی یا نامنظم، حسگر را در ابتدا رسانا می‌کند، یعنی زمانی که فشاری وجود ندارد، در حالت «پاسخ» قرار می‌گیرد.در این حالت، مقاومت خروجی سنسور همچنان می تواند به تغییرات فشار پاسخ دهد و رابطه مربوطه دیگر برای برگه داده مرجع قابل اعمال نیست.
- اگر سطح نگهدارنده و سطح اعمال نیرو هر دو سطوح سفت و سخت باشند و سطح تماس بزرگتر از اندازه سنسور باشد (اندازه ناحیه حساس حسگر 52mm*10mm)، به دلیل ساختار خود سنسور، پاسخ فشار ممکن است کوچک باشد. ناپایداریک پد لاستیکی نرم گرد باید به مرکز ناحیه حساس چسبانده شود، قطر کمی کوچکتر از ناحیه حساس است و این ناحیه باید بیشتر از 60٪ منطقه حساس باشد.
- می توانید از نوار دو طرفه برای تثبیت سنسور روی سطح نگهدارنده استفاده کنید.توجه داشته باشید که سطح نگهدارنده قبل از چسباندن مرتب و تمیز باشد.توصیه می شود از نوار دو طرفه برند 3M استفاده کنید.ارائه خدمات سفارشی؛
- پس از اینکه سنسور تحت فشار قرار گرفت و فشار را حفظ کرد، مقدار مقاومت خروجی در طول زمان کمی تغییر می کند، معمولاً در 5٪.این خطا را می توان با روش کالیبراسیون زمان کاهش داد.در عملیات کالیبراسیون، زمان انتظار پس از اعمال فشار با زمان انتظار در کاربردهای واقعی مطابقت دارد.از آنجایی که وضعیت نیروی سنسور در سناریوهای کاربردی مختلف متفاوت است، توصیه می شود که کاربر حسگر را مطابق با سناریوی کاربردی واقعی مرتب کند و پارامترهای دریفت را توسط خود آزمایش کند.
اطلاعیه ها
- هنگام استفاده از سنسور، سعی کنید بار را به طور یکنواخت دریافت کنید و از تماس مستقیم اشیاء تیز با سنسور خودداری کنید.
- استفاده بیش از حد باعث کاهش عملکرد سنسور یا حتی تخریب سنسور می شود.
- ترمینال سنسور از مواد مس و قلع اندود ساخته شده است و سرب بر اساس نیاز قابل جوشکاری است.لازم به ذکر است که دمای لحیم کاری نباید بیش از حد بالا باشد، توصیه می شود از 300 درجه سانتیگراد و زمان تماس نباید بیش از 1 ثانیه باشد تا از ذوب شدن دمای بالا و تغییر شکل لایه لایه جلوگیری شود. .
