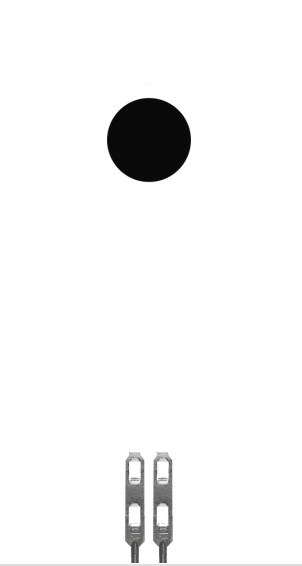

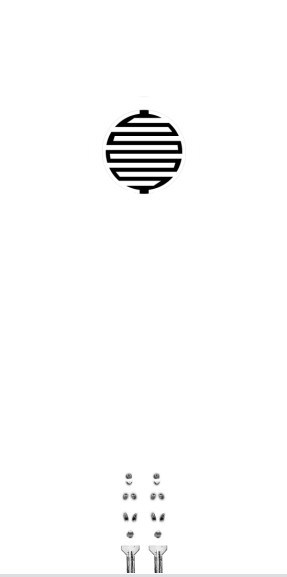

سنسور فشار لایه نازک انعطاف پذیر هوشمند سری DF9-40
شرح
سنسور فشار لایه نازک انعطاف پذیر سری DF9-40 نوع جدیدی از سنسورها با حقوق مالکیت معنوی مستقل از فناوری سنسور فشار انعطاف پذیر است.این بر روی مواد نازک انعطاف پذیر با چسبندگی قوی، مقاومت خمشی و حساسیت بالای مواد کاربردی نانو انعطاف پذیر چاپ می شود تا به حساسیت بالایی در تشخیص فشار دست یابد.
سنسور فشار لایه نازک یک سنسور مقاومتی است.مقاومت خروجی با افزایش فشار روی سطح سنسور کاهش می یابد.فشار را می توان از طریق یک رابطه فشار-مقاومت خاص اندازه گیری کرد.برای سناریوهای اندازه گیری فشار بر روی سطوح انعطاف پذیر مناسب است و می تواند به طور گسترده در آن استفاده شودخانه هوشمند، لوازم الکترونیکی مصرفی، الکترونیک خودرو، تجهیزات پزشکی، کنترل صنعتی، روبات های هوشمند و سایر زمینه ها.
سری DF9-40 در حال حاضر دارای 500 گرم، 2 کیلوگرم، 5 کیلوگرم، 10 کیلوگرم، 20 کیلوگرم و سایر مدل های محدوده مختلف است.
امکانات
Ø فوق العاده نازک، ضخامت کمتر از 0.3 میلی متر
Ø پاسخ سریع
Ø عمر طولانی، بیش از 1 میلیون بار تست فشار را گذراند
Ø مدار تشخیص ساده، آسان برای یکپارچه سازی و اعمال است
Ø مشخصات سنسور را می توان سفارشی کرد
Ø پارامترهای محدوده سنسور را می توان سفارشی کرد
Ø تأیید اعتبار RoHS را تأیید کرد
پارامترهای محصول
| لوگو | اندازه (میلی متر) |
| طول | 45.7 |
| عرض | 10 |
| منطقه حساس | φ7.5 |
| پین زمین | 2.54 |
| تحمل | 0.2 |
شاخص عملکرد
| مدل | DF9-40@500g | DF9-40@2kg | DF9-40@5kg | DF9-40@10 کیلوگرم | DF9-40@20 کیلوگرم |
| دامنه | 0 تا 500 گرم | 0 ~ 2 کیلوگرم | 0 تا 5 کیلوگرم | 0 تا 10 کیلوگرم | 0 تا 20 کیلوگرم |
| ضخامت | ≤0.3 میلی متر | ||||
| بعد، ابعاد، اندازه | مشخصات و توضیحات اندازه را ببینید | ||||
| نقطه پاسختوجه داشته باشید1 | ≤20 گرم | ≤300 گرم | ≤700 گرم | ||
| تکرارپذیری | ± 5% (50% بارگذاری شده) | ||||
| ثباتیادداشت 2 | ± 10٪ (دسته ای از همان مدل) | ||||
| هیسترزیس | +15٪ (RF+ - RF-)/RF+ | ||||
| ماندگاری | ＞یک میلیون بار | ||||
| مقاومت اولیه | ＞10MΩ (بدون بارگیری) | ||||
| زمان پاسخ | < 1 میلی ثانیه | ||||
| زمان از سرگیری | < 15 میلی‌ثانیه | ||||
| ولتاژ تست | مقدار معمولی DC 3.3V | ||||
| دمای عملیاتی | -20 - 60 درجه سانتیگراد | ||||
| EMI | بدون تولید | ||||
| ESD | عدم حساسیت | ||||
برگه مرجع داده
|
مدل: DF9-40@500g |
مدل: DF9-40@2kg |
مدل: DF9-40@5kg |
مدل: DF9-40@10 کیلوگرم |
مدل: DF9-40@20 کیلوگرم |
|||||
| فشار/کیلوگرم | مقاومت/kΩ | فشار/کیلوگرم | مقاومت/kΩ | فشار/کیلوگرم | مقاومت/kΩ | فشار/کیلوگرم | مقاومت/kΩ | فشار/کیلوگرم | مقاومت/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
