سنسور فشار لایه نازک انعطاف پذیر SF45-65
شرح
سنسور فشار لایه نازک انعطاف پذیر SF45-65 نوع جدیدی از سنسورها است که از فناوری سنجش فشار انعطاف پذیر با حقوق مالکیت معنوی مستقل استفاده می کند.این بر روی مواد انعطاف پذیر و نازک با چسبندگی قوی، مقاومت خمشی و مواد نانو عملکردی انعطاف پذیر با حساسیت بالا چاپ می شود، به طوری که می تواند به تشخیص فشار با حساسیت بالا دست یابد.
سنسور فشار فیلم انعطاف پذیر SF45-65 یک سنسور مقاومتی است.با افزایش فشار اعمال شده به سطح سنسور، مقاومت خروجی کاهش می یابد.فشار را می توان از طریق یک رابطه فشار-مقاومت خاص اندازه گیری کرد.

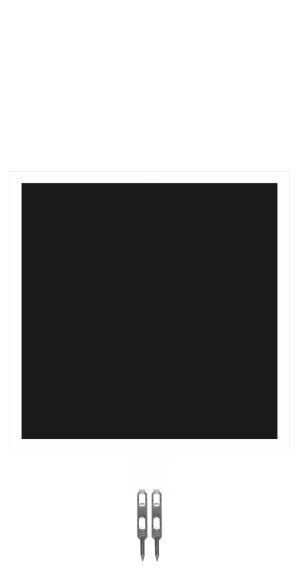

سنسور فشار فیلم انعطاف پذیر SF45-65 یک سنسور فشار با ناحیه حساس مربعی است.ناحیه حساس دارای اندازه 46*46 میلی متر است و می تواند فشار را در عرض 5 کیلوگرم اندازه گیری کند.این برای سناریوهای اندازه گیری فشار روی سطوح انعطاف پذیر مناسب است و می تواند به طور گسترده در خانه های هوشمند، لوازم الکترونیکی مصرفی، الکترونیک خودرو، تجهیزات پزشکی، کنترل صنعتی، ربات های هوشمند و سایر زمینه ها استفاده شود.
امکانات
Ø فوق العاده نازک، ضخامت کمتر از 0.4 میلی متر
Ø مقاومت در برابر خمش
Ø پاسخ سریع
Ø عمر طولانی، بیش از 1 میلیون بار تست فشار را گذراند
Ø تشخیص سیگنال خروجی آسان است
Ø طول محصول، اندازه، بسته پین را می توان سفارشی کرد و غیره.
Ø پارامترهای محدوده سنسور را می توان سفارشی کرد.
شاخص عملکرد
| مدل | SF45-65 |
| دامنه | 0 تا 5 کیلوگرم |
| ضخامت | ≤0.4 میلی متر |
| بعد، ابعاد، اندازه | مشخصات و توضیحات اندازه را ببینید |
| نقطه پاسخ | ≤30 گرم |
| تکرارپذیری | ± 5% (50% بارگیری شده) |
| ثبات | ± 15% (مشخصات و توضیحات اندازه را ببینید) |
| هیسترزیس | + 10٪ (RF+- RF-)/RF+ |
| ماندگاری | ＞یک میلیون بار |
| مقاومت اولیه | ＞10MΩ (بدون بارگیری) |
| زمان پاسخ | ＜1 میلی‌ثانیه |
| زمان از سرگیری | ＜15 میلی‌ثانیه |
| ولتاژ تست | مقدار معمولی DC 3.3V |
| دمای عملیاتی | -20 ~ 60 ℃ |
| EMI | بدون تولید |
| ESD | عدم حساسیت |
| مدل | فشار/کیلوگرم | 0.25 | 0.5 | 0.75 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 |
| SF45-65 | مقاومت/KΩ | 4.04 | 1.87 | 1.17 | 0.86 | 0.62 | 0.46 | 0.37 | 0.32 | 0.27 | 0.25 | 0.20 | 0.17 |
سنسور فشار لایه نازک انعطاف پذیر SF45-65 یک جزء غیر قطبی است، هیچ جهتی در مدار وجود ندارد.
