سنسور فشار لایه نازک انعطاف پذیر MD30-60 ابزار پزشکی الکترونیکی
شرح

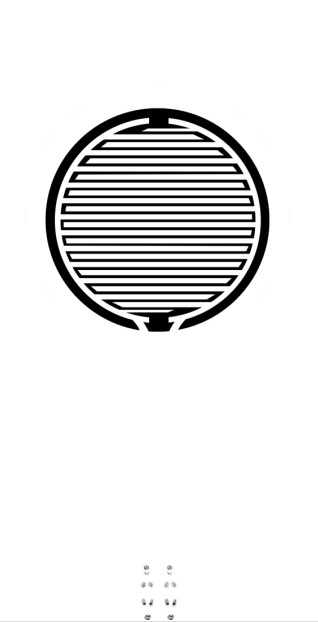

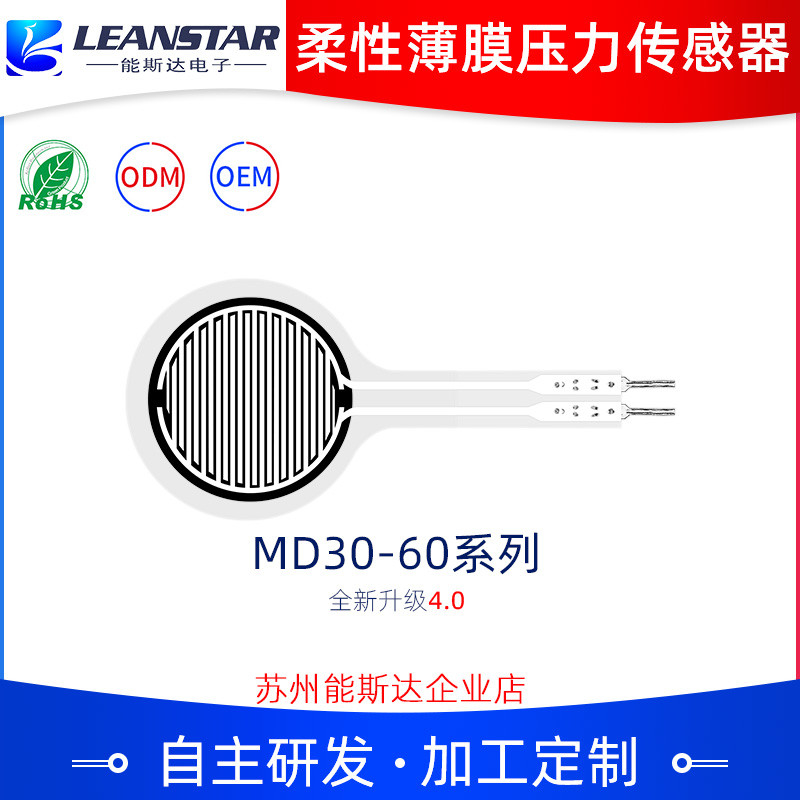

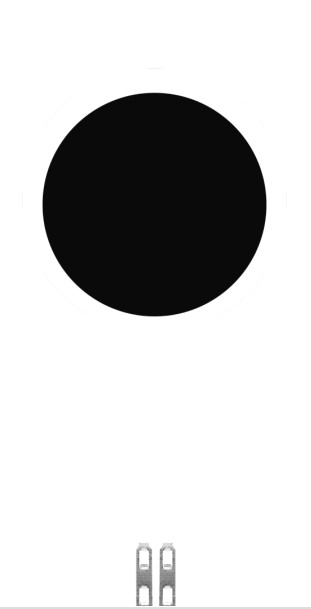

سنسور فشار لایه نازک انعطاف پذیر سری MD30-60 نوع جدیدی از سنسورها با حقوق مالکیت معنوی مستقل از فناوری سنسور فشار انعطاف پذیر است.این بر روی مواد نازک انعطاف پذیر با چسبندگی قوی، مقاومت خمشی و حساسیت بالای مواد کاربردی نانو انعطاف پذیر چاپ می شود تا به حساسیت بالایی در تشخیص فشار دست یابد.
سنسور فشار لایه نازک یک سنسور مقاومتی است.مقاومت خروجی با افزایش فشار اعمال شده به سطح سنسور کاهش می یابد.فشار را می توان از طریق یک رابطه فشار-مقاومت خاص اندازه گیری کرد.این می تواند به طور گسترده در درک فشار، تعامل انسان و رایانه، روبات های هوشمند، تجهیزات پزشکی الکترونیکی، دستگاه های پوشیدنی، تشخیص سلامت فیزیولوژیکی و سایر زمینه ها استفاده شود.به عنوان مثال، از آن استفاده می شود به tبرای تشخیص احیای قلبی ریوی و تشخیص فشار در سناریوهای دیگر، پدال یک ماشین تعادل را تشخیص داده و تشخیص دهد.
امکانات
Ø فوق العاده نازک، ضخامت کمتر از 0.6 میلی متر
Ø مصرف برق کم و پایداری عالی
Ø پاسخ سریع
Ø حساسیت بالا و محدوده تشخیص گسترده
Ø طرح تشخیص ساده، آسان برای ادغام
Ø سنسورهای اندازه و شکل مختلف را می توان سفارشی کرد
Ø تأیید اعتبار RoHS را تأیید کرد
پارامترهای محصول
| لوگو | اندازه (میلی متر) |
| طول | 66.3 |
| عرض | 30 |
| منطقه حساس | φ25 |
| پین زمین | 2.54 |
| تحمل | 0.2 |
شاخص عملکرد

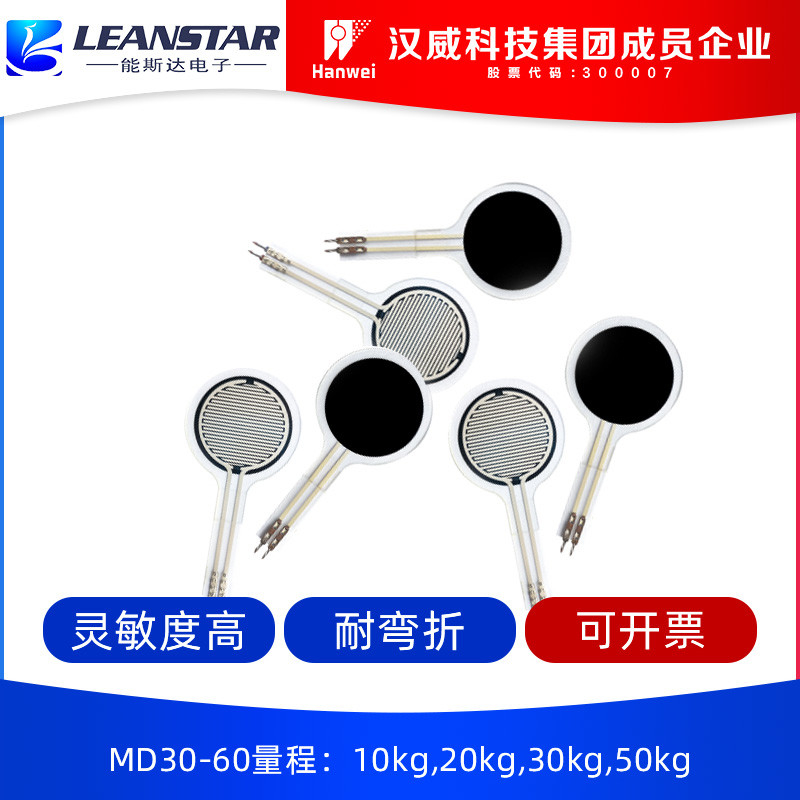

| مدل | MD30-60@10kg | MD30-60@20kg | MD30-60@30kg | MD30-60@50kg |
| دامنه | 0 تا 10 کیلوگرم | 0 تا 20 کیلوگرم | 0 تا 30 کیلوگرم | 0 تا 50 کیلوگرم |
| ضخامت | ≤0.4 میلی متر | ≤0.6mm | ||
| بعد، ابعاد، اندازه | مشخصات و توضیحات اندازه را ببینید | |||
| نقطه پاسختوجه داشته باشید1 | ≤0.2 کیلوگرم | ≤0.5 کیلوگرم | ||
| تکرارپذیری | ± 3% (50% بارگیری شده) | |||
| ثباتتوجه داشته باشید2 | ± 10٪ (دسته ای از همان مدل) | |||
| هیسترزیس | 10٪ (RF+- RF-)/RF+ | |||
| دوام | ＞یک میلیون بار | |||
| مقاومت اولیه | ＞10MΩ (بدون بارگیری) | |||
| زمان پاسخ | ＜ 1 میلی‌ثانیه | |||
| زمان از سرگیری | ＜ 15 میلی‌ثانیه | |||
| ولتاژ تست | مقدار معمولی DC 3.3V | |||
| دمای عملیاتی | -20 درجه سانتیگراد تا 60 درجه سانتیگراد | |||
| EMI | بدون تولید | |||
| ESD | عدم حساسیت | |||
برگه مرجع داده
|
مدل: MD30-60@10kg |
مدل: MD30-60@20kg |
مدل: MD30-60@30kg |
مدل: MD30-60@50kg |
|||||
| فشار/کیلوگرم | مقاومت/kΩ | فشار/کیلوگرم | مقاومت/kΩ | فشار/کیلوگرم | مقاومت/kΩ | فشار/کیلوگرم | مقاومت/kΩ | |
| 1 | 8.41 | 2 | 5.31 | 3 | 12.74 | 5 | 8.06 | |
| 2 | 4.89 | 3 | 2.65 | 6 | 6.38 | 10 | 4.45 | |
| 3 | 3.38 | 5 | 1.97 | 9 | 4.34 | 15 | 3.34 | |
| 4 | 2.73 | 7 | 1.59 | 12 | 3.54 | 20 | 2.79 | |
| 5 | 2.30 | 9 | 1.40 | 15 | 3.08 | 25 | 2.44 | |
| 6 | 2.08 | 10 | 1.26 | 18 | 2.78 | 30 | 2.19 | |
| 7 | 1.78 | 13 | 1.18 | 21 | 2.53 | 35 | 2.01 | |
| 8 | 1.61 | 15 | 1.13 | 24 | 2.37 | 40 | 1.87 | |
| 9 | 1.49 | 17 | 1.08 | 27 | 2.22 | 45 | 1.77 | |
| 10 | 1.40 | 20 | 1.05 | 30 | 2.12 | 50 | 1.69 | |
