1. مقدمه کلی

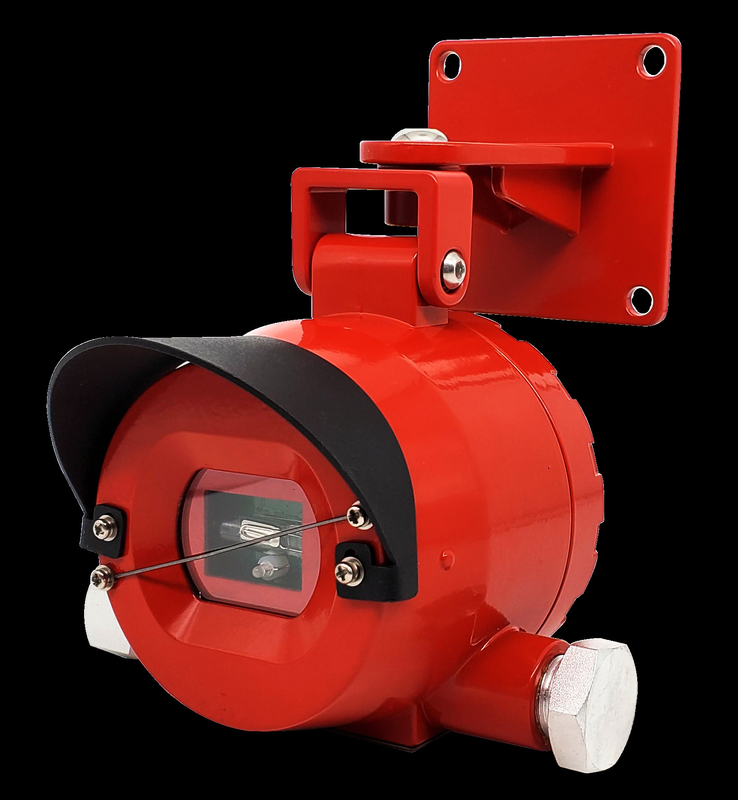

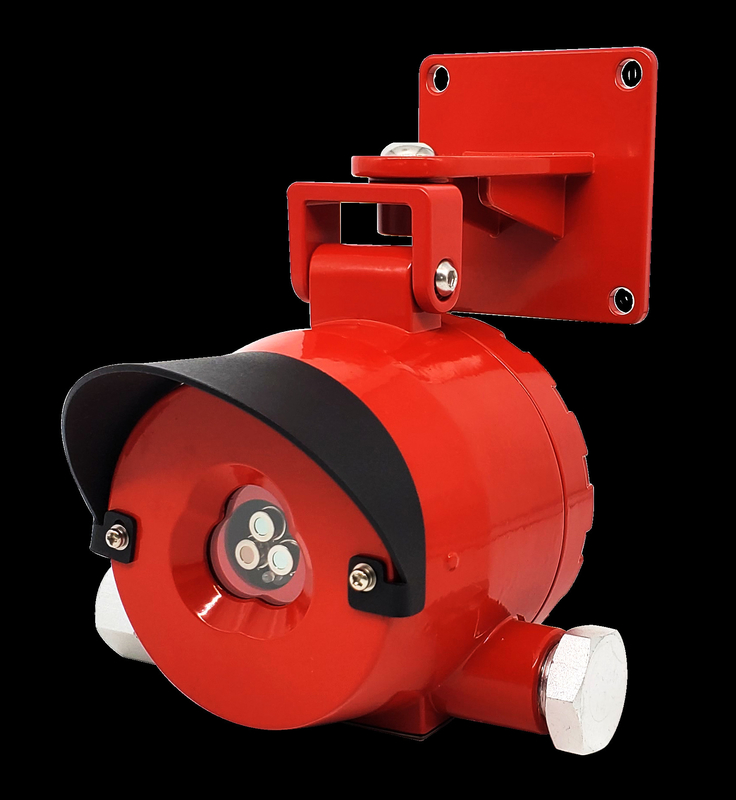

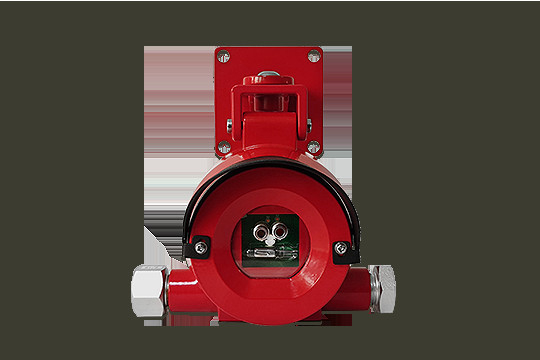

آشکارساز شعله FD10-UVIR2 از دو سنسور IR و یک سنسور ماوراء بنفش UV استفاده می کند.سنسورهای مادون قرمز با طول موج های مختلف با فیلتر باند باریک هستند.سنسور فرابنفش با باند خورشیدی کور است.یک سنسور IR و سنسور UV برای منعکس کردن طول موج مرکزی اطلاعات شعله استفاده می شود.سنسور IR دیگر برای نظارت بر سایر تشعشعات مادون قرمز در محیط استفاده می شود.ترکیب با ویژگی‌های سوسو زدن شعله، تجزیه و تحلیل از طریق ریزپردازنده‌های پرسرعت و محاسبه با الگوریتم‌های ریاضی، طیف تابش با ویژگی‌های شعله به عنوان هشدار آتش تأیید می‌شود.آشکارساز تداخل نور خورشید، رعد و برق، جوشکاری الکتریکی، تابش حرارتی، تداخل الکترومغناطیسی، ارتعاش مکانیکی و تداخل دیگر را سرکوب می کند، بنابراین به واکنش سریع و شناسایی دقیق سیگنال شعله دست می یابد.
2. سناریوهای کاربردی
کاربردهای صنایع سنگین، صنعت تونل، مزرعه مخازن نفت و گاز، صنعت برق و پتروشیمی و غیره.
3. ویژگی های اصلی
1. محدوده طیف پاسخ: 4.3μm، 5.0μm، 185 ~ 260nm
2. طولانی ترین فاصله تشخیص می تواند به 50 متر برسد
3. تنظیمات حساسیت چند سطحی برای پاسخگویی به نیازهای مناسبت های مختلف
4. نوار مغناطیسی حساسیت را تنظیم می کند، بدون نیاز به باز کردن پوشش در محل
5. استفاده از تراشه پردازش داده 32 بیتی با سرعت بالا، کم مصرف و با کارایی بالا
6. مقاومت عالی در برابر فرکانس رادیویی و تداخل الکترومغناطیسی
7. الگوریتم ثبت اختراع کامل، پاسخ سریع، پایداری بالا، توانایی قوی ضد هشدار نادرست
8. زاویه تشخیص 90 درجه (سنسورهای IR) و 120 درجه (سنسور UV)
9. طولانی ترین فاصله تشخیص می تواند به 50 متر برسد
10. تنظیمات حساسیت چند سطحی برای پاسخگویی به نیازهای مناسبت های مختلف
11. نوار مغناطیسی حساسیت را تنظیم می کند، بدون نیاز به باز کردن پوشش در محل
12. طراحی ضد انفجار، مناسب برای مناطق خطرناک در بسیاری از انواع سایت های صنعتی
4. پارامترهای فنی
را

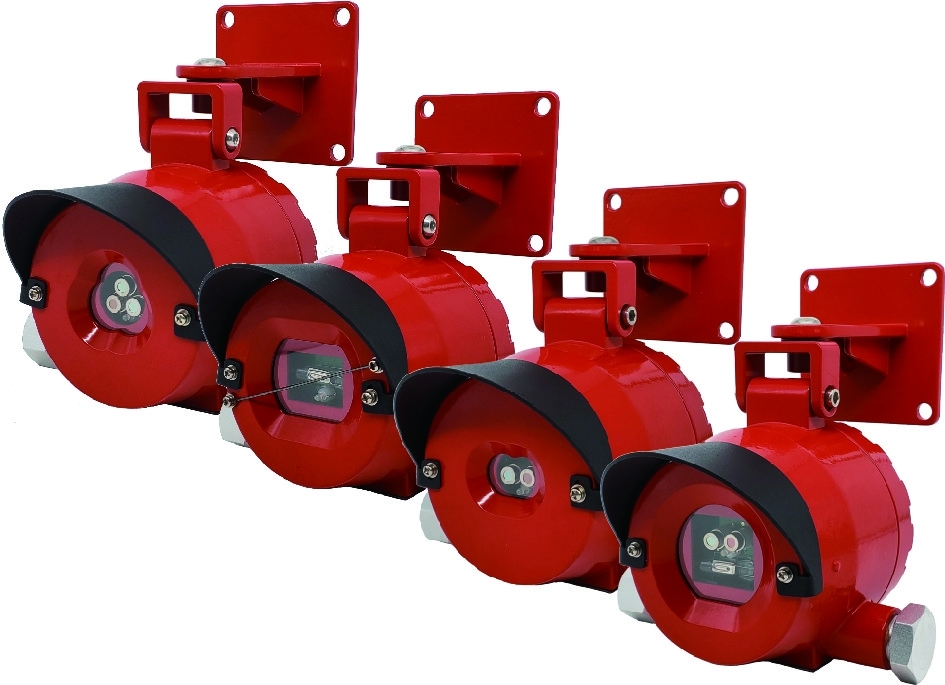

| پاسخ طیفی | FD10-UV: 185 ~ 260 نانومتر |
| FD10-IR2: 4.3μm، 5.0μm | |
|
FD10-IR3: 3.8μm، 4.3μm، 5.0μm FD10-UVIR2: 185~260nm، 4.3μm، 5.0μm |
|
| روش تشخیص | نمونه برداری بلادرنگ از مسیر نوری |
| نمایش دادن | لامپ های ال ای دی |
| نشانگر وضعیت | LED سبز برای نشان دادن عملکرد عادی چشمک می زند (تعداد چشمک زدن در هر 3 ثانیه نشان دهنده سطح حساسیت است) |
| LED قرمز همیشه برای نشان دادن زنگ هشدار روشن می شود | |
| روش عملیات | نوار مغناطیسی، تنظیم حساسیت (4 سطح) |
| خروجی سیگنال | آنالوگ 4-20 میلی آمپر |
| رله های غیرفعال (برای خطا و هشدار) | |
| کلاس قبلی | ExdⅡC T6 Gb/ Ex tD A21 |
| حفاظت از ورود | IP66 |
| ورودی برق | DC24V±6V |
| جریان کار | ≤30mA (DC24V) |

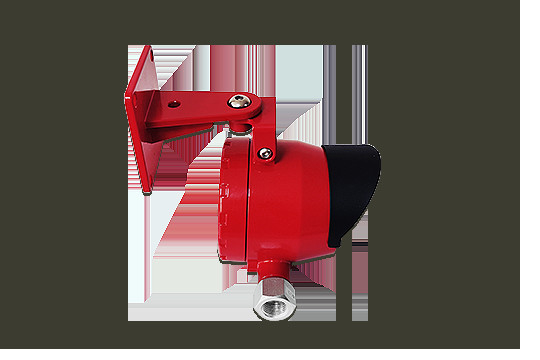

| روش نصب | نصب شده به دیوار یا بالابر یا نگهدارنده لوله |
| زمان پاسخ |
FD10-IR2: ≤10 ثانیه |
|
فاصله تشخیص |
FD10-UV: آتش سوزی هپتان N 30 متر، 0.3 × 0.3 متر |
| FD10-IR2: آتش سوزی هپتان N 50 متر، 0.3 × 0.3 متر | |
| RD10-IR3: آتش سوزی هپتان N 50 متر، 0.3 × 0.3 متر | |
| FD10-UVIR2: آتش سوزی هپتان N 50 متر، 0.3 × 0.3 متر | |
| دمای کاری | FD10-UV: -20~60℃ |
| FD10-IR2: -25~70℃ | |
| FD10-IR3: -25~70℃ | |
| FD10-UVIR2: -20~60℃ | |
| میدان دید | FD10-UV: 120 درجه |
| FD10-IR2: 100 درجه | |
| FD10-IR3: 100 درجه | |
| FD10-UVIR2: 100 درجه (IR) / 120 درجه (UV) | |
| وزن | 0.2±1.5 کیلوگرم |
| مصالح ساختمانی | آلومینیوم ریخته گری بدون مس |
| پیچ ورودی کابل | NPT1/2 |
| رطوبت کاری | ≤95% RH (بدون تراکم) |
5. مشخصات شرکت
شرکت فناوری هوشمند هنان ویگو، با مسئولیت محدود، که در سال 2015 تأسیس شد، یکی از زیرمجموعه های مهم شرکت Hanwei Electronics Group (شماره سهام: 300007) در زمینه خانه های هوشمند سالم، ایمن و تجارت اینترنت اشیا است.Henan Weiguo Intelligent Technology Co.، LTD.، با تکیه بر فناوری سنسور اصلی، بر روی هشدار گاز و دود، نظارت بر کیفیت هوا، تستر الکل و محصولات آتش نشانی تمرکز دارد.شرکت فناوری هوشمند هنان ویگو، با مسئولیت محدود، بر اساس معرفی فناوری های ویژه از هر دو شرکت Hanwei Electronics Group و خارج از کشور، با مجموعه ای از طراحی، توسعه تحقیق و توسعه، تولید، فروش و خدمات به یک شرکت نوآور تبدیل شده است.ما همیشه متعهد به تبدیل شدن به رهبر در سخت افزار هوشمند، ارائه محیط کار و زندگی ایمن، سالم، سازگار با محیط زیست و هوشمند برای خانواده ها و کاربران در سراسر جهان خواهیم بود.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
