1. مقدمه کلی

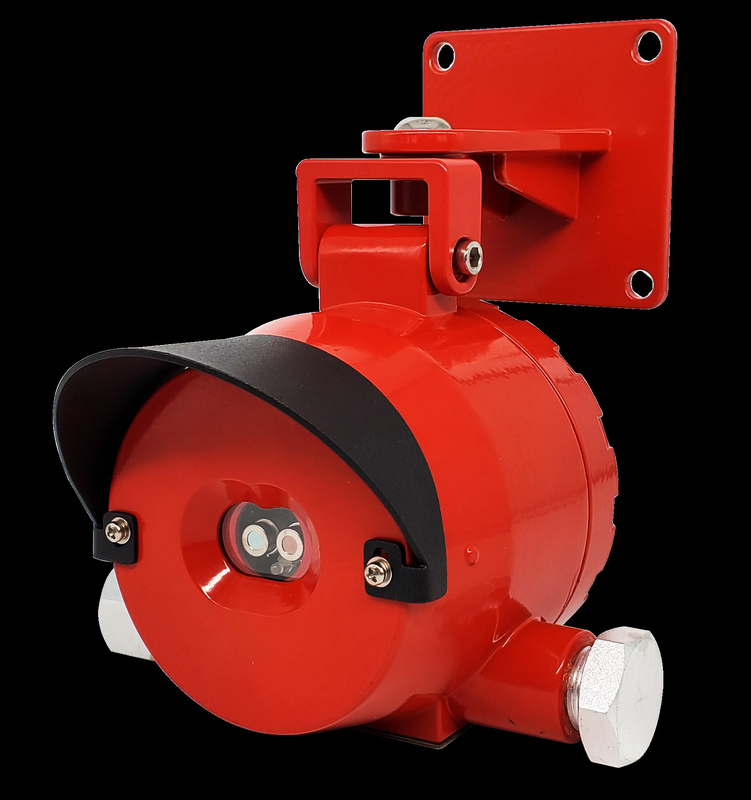

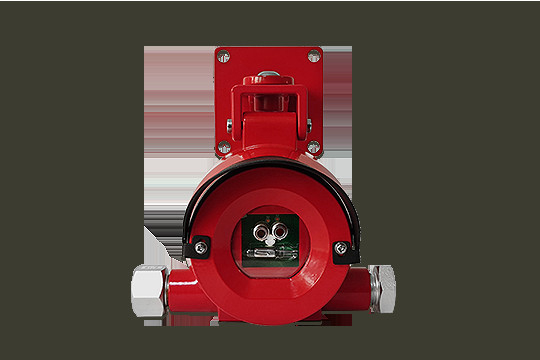

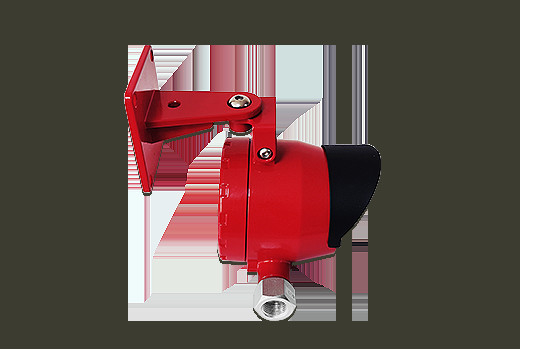

آشکارساز شعله IR سه گانه FD10-IR3 نوع جدیدی از تجهیزات تشخیص حریق هوشمند است.آشکارسازها از 3 حسگر مادون قرمز با طول موج های مختلف با فیلتر باند باریک استفاده می کنند.یک سنسور برای انعکاس طول موج مرکزی اطلاعات شعله استفاده می شود.دو سنسور دیگر برای نظارت بر سایر تشعشعات مادون قرمز در محیط استفاده می شود.ترکیب با ویژگی های سوسو زدن شعله، تجزیه و تحلیل از طریق ریزپردازنده های پرسرعت و محاسبه با الگوریتم های ریاضی، طیف تابش با ویژگی های شعله به عنوان هشدار آتش تایید می شود.
آشکارساز تداخل نور خورشید، رعد و برق، جوشکاری الکتریکی، تابش حرارتی، تداخل الکترومغناطیسی، ارتعاش مکانیکی و تداخل دیگر را سرکوب می کند، بنابراین به پاسخ سریع و شناسایی دقیق سیگنال شعله دست می یابد.
2. ویژگی های اصلی
محدوده طیف پاسخ: 3.8μm، 4.3μm، 5.0μm
زمان پاسخگویی: <30 ثانیه
حفاظت از نفوذ: IP66
ولتاژ تغذیه: DC24V±6V
طولانی ترین فاصله تشخیص می تواند به 50 متر برسد
استفاده از تراشه پردازش داده 32 بیتی پرسرعت، کم مصرف و با کارایی بالا
مقاومت عالی در برابر فرکانس رادیویی و تداخل الکترومغناطیسی
الگوریتم ثبت اختراع عالی، پاسخ سریع، پایداری بالا، توانایی قوی ضد هشدار نادرست
زاویه تشخیص 90 درجه
طولانی ترین فاصله تشخیص می تواند به 50 متر برسد
تنظیمات حساسیت چند سطحی برای رفع نیازهای مناسبت های مختلف
نوار مغناطیسی حساسیت را تنظیم می کند، بدون نیاز به باز کردن پوشش در محل
طراحی ضد انفجار، مناسب برای مناطق خطرناک در بسیاری از انواع سایت های صنعتی
3. مشخصات فنی اصلی
محدوده طیف پاسخ 3.8μm، 4.3μm، 5.0μm روش تشخیص شی شعله
روش نمایش چراغ های LED نشانگر وضعیت LED سبز برای نشان دادن عملکرد عادی چشمک می زند (تعداد چشمک زدن در هر 3 ثانیه نشان دهنده سطح حساسیت است) LED قرمز همیشه برای نشان دادن هشدار روشن می شود روش عملکرد نوار مغناطیسی برای تنظیم حساسیت (کلاً 4 سطح) خروجی سیگنال
زمان پاسخگویی<30sEx gradeEx d IIC T6 Gb / Ex tD A21محافظت ورودیIP66ولتاژ تغذیهDC24V±6V جریان کاری≤30mA (DC23V) طولانی ترین فاصله تشخیص50 متر، 0.3m×0.3m ± هپتان 0.3m ± زاویه نور هپتان 9 درجه نور 0. رابط ورودی کابل نگهدارندهNPT1/2، انتقال پیش‌فرض به G1/2 (رزوه داخلی) مواد محفظه آلومینیوم ریخته‌گری شده بدون مس (رزین اپوکسی روی سطح) دمای محیط 20ºC~+60ºC رطوبت محیط≤95%RH (بدون تراکم)
4. پارامترهای فنی
را
| پاسخ طیفی | FD10-UV: 185 ~ 260 نانومتر |
| FD10-IR2: 4.3μm، 5.0μm | |
|
FD10-IR3: 3.8μm، 4.3μm، 5.0μm FD10-UVIR2: 185~260nm، 4.3μm، 5.0μm |
|
| روش تشخیص | نمونه برداری بلادرنگ از مسیر نوری |
| نمایش دادن | لامپ های ال ای دی |
| نشانگر وضعیت | LED سبز برای نشان دادن عملکرد عادی چشمک می زند (تعداد چشمک زدن در هر 3 ثانیه نشان دهنده سطح حساسیت است) |
| LED قرمز همیشه برای نشان دادن زنگ هشدار روشن می شود | |
| روش عملیات | نوار مغناطیسی، تنظیم حساسیت (4 سطح) |
| خروجی سیگنال | آنالوگ 4-20 میلی آمپر |
| رله های غیرفعال (برای خطا و هشدار) | |
| درجه قبلی | ExdⅡC T6 Gb/ Ex tD A21 |
| حفاظت از نفوذ | IP66 |
| ورودی برق | DC24V±6V |
| جریان کار | ≤30mA (DC24V) |
| روش نصب | نصب شده به دیوار یا بالابر یا نگهدارنده لوله |
| زمان پاسخ |
FD10-IR2: ≤10 ثانیه |
|
فاصله تشخیص |
FD10-UV: آتش سوزی هپتان N 30 متر، 0.3 × 0.3 متر |
| FD10-IR2: آتش سوزی هپتان N 50 متر، 0.3 × 0.3 متر | |
| RD10-IR3: آتش سوزی هپتان N 50 متر، 0.3 × 0.3 متر | |
| FD10-UVIR2: آتش سوزی هپتان N 50 متر، 0.3 × 0.3 متر | |
| دمای کاری | FD10-UV: -20~60℃ |
| FD10-IR2: -25~70℃ | |
| FD10-IR3: -25~70℃ | |
| FD10-UVIR2: -20~60℃ | |
| میدان دید | FD10-UV: 120 درجه |
| FD10-IR2: 100 درجه | |
| FD10-IR3: 100 درجه | |
| FD10-UVIR2: 100 درجه (IR) / 120 درجه (UV) | |
| وزن | 0.2±1.5 کیلوگرم |
| مصالح ساختمانی | آلومینیوم ریخته گری بدون مس |
| پیچ ورودی کابل | NPT1/2 |
| رطوبت کاری | ≤95% RH (بدون تراکم) |
5. مشخصات شرکت
Henan Weiguo Intelligent Technology Co.، LTD.، که در سال 2015 تأسیس شد، یکی از زیرمجموعه های مهم شرکت Hanwei Electronics Group (شماره سهام: 300007) در زمینه خانه های هوشمند سالم، ایمن و تجارت اینترنت اشیا است.Henan Weiguo Intelligent Technology Co.، LTD.، با تکیه بر فناوری سنسور اصلی، بر روی هشدار گاز و دود، نظارت بر کیفیت هوا، تستر الکل و محصولات آتش نشانی تمرکز می کند.شرکت فناوری هوشمند هنان ویگو، با مسئولیت محدود، بر اساس معرفی فناوری های ویژه از شرکت هانوی الکترونیکس گروه الکترونیک و خارج از کشور، با مجموعه ای از طراحی، توسعه تحقیق و توسعه، تولید، فروش و خدمات به یک شرکت نوآور تبدیل شده است.ما همیشه متعهد خواهیم بود که در سخت افزار هوشمند پیشرو باشیم و محیط کار و زندگی ایمن، سالم، سازگار با محیط زیست و هوشمند را برای خانواده ها و کاربران در سراسر جهان فراهم کنیم.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
