پانل کنترل هشدار حریق هوشمند بی سیم برای ایمنی هتل / ساختمان / مدرسه (محل 128 نقطه)
پیشگفتار

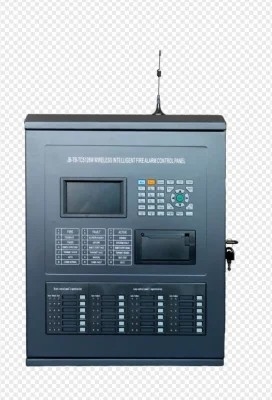

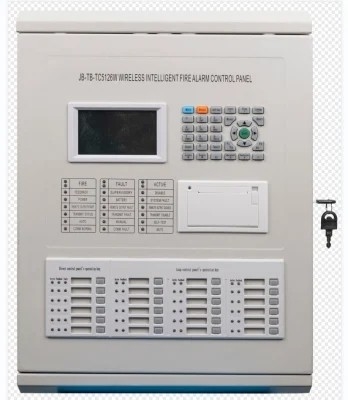

پانل کنترل اعلام حریق هوشمند بی سیم JB-TB-TC5126W نسل جدیدی از پانل کنترل هشدار حریق بی سیم بی سیم هوشمند است که تحت بررسی کامل شرکت ما در مورد تقاضای بازار حفاظت از حریق طراحی و توسعه یافته است که خلاصه ای از تجربه مهندسی آتش این شرکت در صنعت حفاظت از آتش است. برای سالهای متمادی و به طور کامل الزامات پانل کنترل اعلام حریق GB4717-2005، الزامات عمومی GA1151-2014 برای عملکرد ارتباط بی سیم سیستم اعلام حریق و سیستم کنترل اتصال آتش GB16806-2006.
پانل کنترل از ساختار دیواری و طراحی مدولار استفاده می کند و دارای مشخصات عملکرد کامل، قابلیت اطمینان بالا و پیکربندی انعطاف پذیر است.این سیستم از صفحه نمایش LCD رنگی استفاده می کند که کارکرد آن آسان است، یادگیری و استفاده آسان است.این کنترل پنل را می توان از طریق بی سیم به نقاط هشدار متصل کرد.پانل کنترل اعلام حریق هوشمند بی سیم JB-TB-TC5126W را می توان با آشکارسازهای حرارتی بی سیم نوع نقطه ای، آشکارسازهای بی سیم smEntere، MCP، آشکارسازهای گاز قابل احتراق بی سیم و غیره که توسط شرکت ما تولید شده است مطابق با نیازهای مختلف مهندسی آتش نشانی مطابقت داد.لطفاً قبل از استفاده و کار با این کنترل پنل، این دفترچه راهنما را به دقت بخوانید.پس از راه اندازی و پذیرش، این راهنما باید توسط یک فرد خاص مراقبت شود و به درستی برای مراجعات بعدی نگهداری شود!

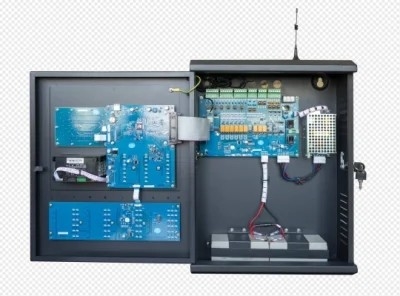

معرفی اجزای کنترل پنل
برای آشنایی بیشتر شما با کنترل پنل، در ادامه به معرفی اجزای اصلی کنترل پنل می پردازیم:
· اصلیماژول کنترل
برد کنترل اصلی وظیفه تجزیه و تحلیل و پردازش داده های اطلاعاتی ارسال شده توسط سایر اجزای سیستم را بر عهده دارد و با توجه به نتایج تجزیه و تحلیل داده ها، دستور اجرای دستورات مربوطه از جمله هشدار صوتی بلندگوی کنترلی و ... را بر عهده دارد.
·ماژول نمایش
مولفه نمایش، رابط خروجی اصلی اطلاعات هشدار، و همچنین رابط نگهداری روزانه و پرس و جو را فراهم می کند.
·ماژول کلید
در کنترل پنل از دکمه های ماتریسی استفاده شده است که برای راه اندازی و نگهداری سیستم برای کاربران بسیار راحت است.
·پماژول ower
ماژول منبع تغذیه برق کل تجهیزات سیستم را تامین می کند و سیگنال های خطای برق مانند خطای اصلی برق، خطای برق آماده به کار و ولتاژ پایین برق آماده به کار را ارائه می دهد و توانایی ضد تداخل خوبی دارد.
·ماژول بی سیم 470
ارتباط دوطرفه کدگذاری شده 470MHzFSK می تواند با 32 دستگاه بی سیم ارتباط برقرار کند.
· حلقهصفحه کنترل
این کنترل پنل را می توان با 18 پنل کنترل حلقه هوشمند متصل کرد که سیم کشی کمتر و قابلیت اطمینان بالایی دارد.هر کلید استارت/ایست در پانل راه اندازی کنترل آتش دستی می تواند با هر یک از تجهیزات اتوبوس متصل به سیستم به طور تعریف مرتبط باشد و کنترل شروع/ایست تجهیزات اتصال اتوبوس را کامل کند، بنابراین به طور کامل مشکلات ذاتی سیم کشی مهندسی، تجهیزات را حل کند. پیکربندی و نصب و رفع اشکال سیستم یکپارچه اتصال زنگ هشدار.
· پنل کنترل مستقیم
این کنترل پنل را می توان به پنل کنترل مستقیم سه سیمه 6 جهته مجهز کرد و عملکرد تشخیص مدار باز و اتصال کوتاه خط خروجی را دارد که می تواند اطمینان خود ماژول کنترل و اتصال آن با تجهیزات مهم را تضمین کند. حداکثر وسعت
مشخصات فنی اصلی
1 منبع تغذیه
منبع تغذیه اصلی: محدوده ولتاژ AC 220 ولت (3.5 آمپر) + 10٪ ~ 15٪.
منبع تغذیه پشتیبان: باتری سرب اسید 12V/3.3Ah 2 باتری.
2 محیط عملیاتی
دما: -10℃ ~+55℃.
رطوبت: ≤95٪، غیر متراکم.
3 ظرفیت تجهیزات
تعداد حلقه ها: دو حلقه بی سیم.
تعداد اجزا در هر حلقه: 32 امتیاز.
تعداد بخش های شبکه: 29.
سیستم مورد نیاز 4 سیم
باس CAN: جفت پیچ خورده RVS با سطح مقطع ≥ 1.0mm.
5 پارامتر فرکانس رادیویی
قدرت انتقال: < 20dBm
فاصله ارتباطی: ≤50 متر
باند فرکانس: 470 مگاهرتز
6 استانداردهای اجرایی
استاندارد اجرایی: کنترل پنل اعلام حریق GB4717-2005
الزامات عمومی GA 1151-2014 برای عملکرد ارتباط بی سیم سیستم اعلام حریق
سیستم کنترل اتصال آتش GB16806-2006
خطا و پردازش اطلاعات غیر عادی و بررسی منظم
| خیر | عیب | دلیل | راه حل |
| 1 | بدون نمایشگر یا نمایش غیرعادی پس از راه اندازی |
A. منبع تغذیه غیر طبیعی است ب. اتصال ضعیف با کابل پنل نمایشگر |
الف. منبع تغذیه 24 ولت را بررسی کنید ب. کابل اتصال را بررسی کنید
|
| 2 | "قطع برق اصلی" پس از راه اندازی |
A. برق AC وجود ندارد ب- فیوز AC سوخته است |
الف. سیم AC را بررسی و وصل کنید ب. فیوز AC را تعویض کنید (برای پارامترها به برچسب مراجعه کنید) |
| 3 | پس از راه اندازی، "شکست در حالت آماده به کار" نمایش داده می شود. |
الف- بیمه خراب است ب. اتصال خط ضعیف ج. از دست دادن یا آسیب دیدن باتری |
الف. لوله ایمنی را تغییر دهید (برای پارامترها به برچسب مراجعه کنید) ب- جعبه برق را باز کرده و کانکتورهای مربوطه را بررسی کنید ج. پس از راه اندازی برای بیش از 8 ساعت تحت منبع تغذیه AC، در صورتی که عیب برطرف نشد، باتری را تعویض کنید. |
| 4 | نمی توان پانل نمایش خارجی را ثبت کرد | خطا یا خرابی اتصال خط ارتباطی |
خط برق و خط ارتباط پانل نمایش آتش نشانی را بررسی کنید
|
| 5 | چاپ نکنید |
A. برای چاپ تنظیم نشده است ب. اتصال بد کابل چاپگر ج. چاپگر خراب است. |
A. تنظیمات را بازنشانی کنید ب. بررسی کنید و خوب وصل کنید ج. چاپگر را تغییر دهید |
| 6 | پس از فشار دادن دکمه دستی پاسخ نمی دهد |
الف. وضعیت ممنوعیت دستی ب. اتصال کابل بد دیسک راه اندازی آتش دستی |
A. حالت راه اندازی را بازنشانی کنید ب. بررسی کنید و خوب وصل کنید |
| 7 | خرابی تجهیزات |
الف.قطع تجهیزات ب- تجهیزات آسیب دیده است |
الف. اتصال را بررسی کنید ب- تعویض تجهیزات
|
| 8 | خطای ساعت، خطای ذخیره سازی، خطای حلقه و غیره |
الف- تداخل محیطی ب. پیری قطعات مربوطه |
الف. بررسی کنید که آیا زمین در شرایط خوبی است یا خیر ب. به بخش خدمات فنی ما اطلاع دهید |
